Определение

Насос 3К-6 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 50 м3. Подъем — 50 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция центробежного агрегата — насосная часть 3к6, рама (станина или плита), асинхронный электродвигатель 15 кВт и комплект полумуфт МУВП.

  • 3К-6 и 3КМ-6 электронасос консольный центробежный
  • Насос 3к6 после ремонта
  • Насос 3К 6, 3к-6а и 3к-6б горизонтальный для перекачки воды

Технические характеристики

Материал улитки и рабочего колеса насоса 3К-6 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. 3КМ-6 – моноблочный насос с более компактными размерами и фланцевым соединением. Таблица технических характеристик.

Насос Q, м³/ч Н, м Давление на выходе, кгс/см² Р электродвигателя, кВТ N, об/мин Р насоса, кВт КПД, % Ø рабочего колеса, мм Утечка, л/ч Кавит. Запас, м
3К-6 50 50 ≤3,5 15 3000 10,5 65 200 ≤2 3,5
3КМ-6 60

Требования к жидкости

В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).

Маркировка % примесей по массе Размер включений, мм t max, °C Плот-ть, кг/м³ Max вязк-ть, сСт
Сальниковое уплотнение Двойное сальниковое
3к6; 3к-5а; 3к6-б 0,2 ≤2 ≤85 ≤105 1000 36

Габаритные размеры и вес

Чертеж из технического паспорта насосного агрегата 3К6 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.Габаритные размеры насоса 3К6 из паспорта

Насос LхBхH, мм Вес, т l l1 l2 l3 l4 B B2 B3 H1 h
Насос агрегат
3к 6 1325x420x535 0,065 0,226 435 95 280 750 1055 525 475 410 535 300

Размеры патрубков

Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 3К-6. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
Чертеж патрубков из паспорта насоса 3К-6 и 3КМ-6

Марка насоса Всасывающий патрубок Напорный патрубок
D D1 d n D3 D4 d2 n1
3 К-6 80 185 150 18 4 50 140 110 14 4

Взаимозаменяемость, расшифровка, аналоги

Расшифрока маркировки, модернизации по годам выпуска и новые маркировки насосов 3к6:

  • 1982 – 1990 – К45/55, КМ45/55
  • С 1990 — К80-50-200, КМ80-50-200

  • 3 — диаметр входного патрука в дюймах, округленный
  • К – тип насоса
  • 6 – коэффициент быстроходности ns, деленный на 10

Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.

Купить насос 3К6

У Слобожанского завода Вы сможете купить насос 3К-6, 3к-6а и 3к-6б из складского резерва или подобрать аналоги 3к6. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.

Ремонт и запчасти

Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 3К-6 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 3К-6 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.

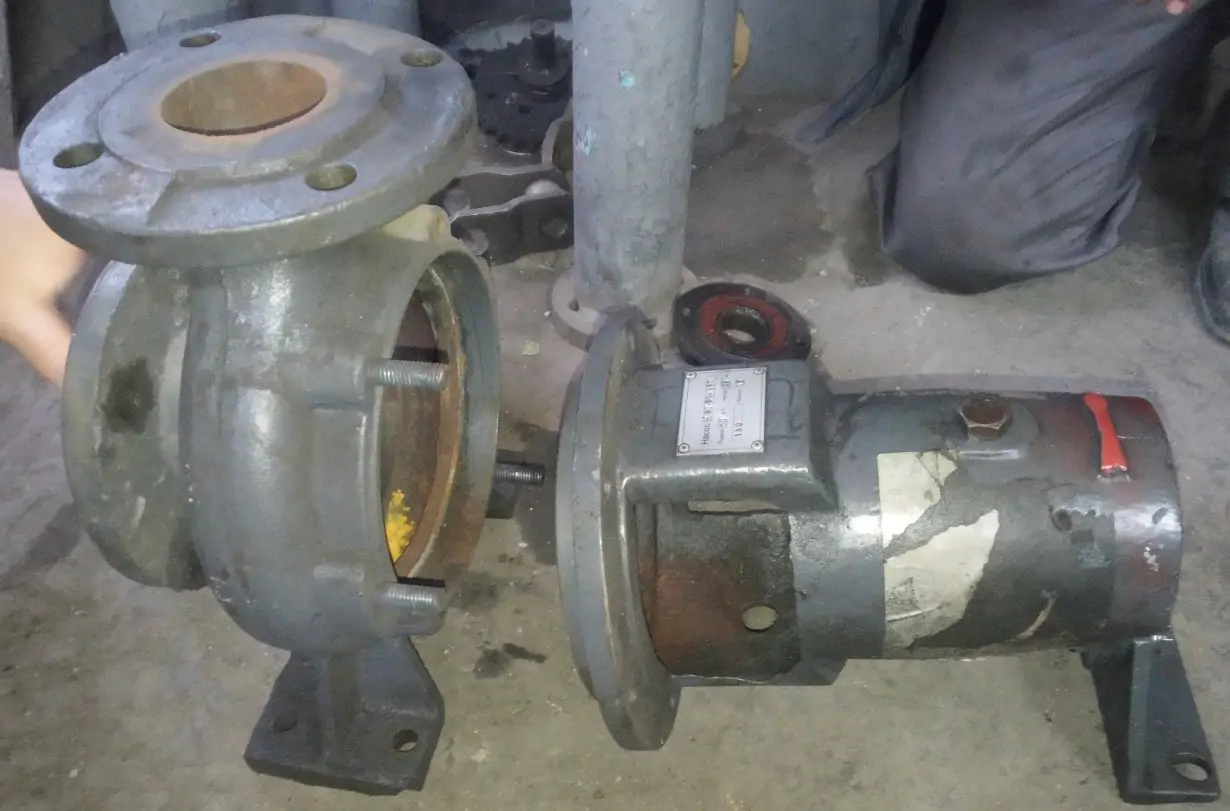

  • Ремонт насоса 3К6
  • Рабочее колесо насоса 3К-6

.

    ×

      ×
