Определение

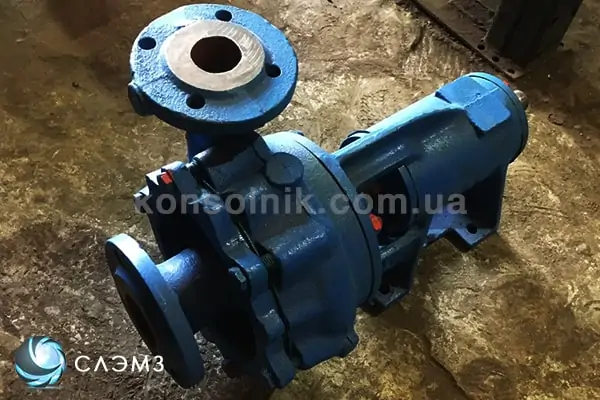

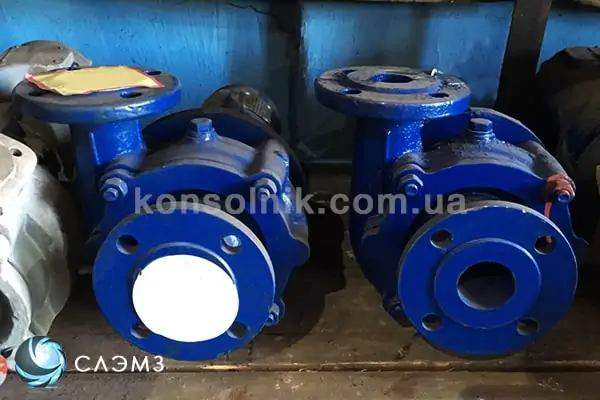

Насос 3К-9 – промышленный стационарный консольный электронасос для перекачки воды температурой не выше 105 °С. Подача — 45 м3. Подъем — 30 м.в.ст. Применяется для подачи небольших объемов технической воды, водоснабжения коммунальных, сельскохозяйственных и промышленных объектов. Самовсасывание отсутствует.
Конструкция агрегата — насосная часть 3к9, рама (станина или плита), асинхронный электродвигатель 7,5 кВт и комплект полумуфт МУВП.
Технические характеристики
Материал улитки и рабочего колеса насоса 3К-9 – чугун СЧ20, вал – сталь. Соединяется с электродвигателем через втулочно-пальцевую муфту. Таблица технических характеристик.
| Насос | Q, м³/ч | Н, м | Давление на выходе, кгс/см² | Р электродвигателя, кВТ | N, об/мин | Р насоса, кВт | КПД, % | Ø рабочего колеса, мм | Утечка, л/ч | Кавит. Запас, м |
| 3К-9 | 45 | 30 | ≤2 | 7,5 | 3000 | 4,3 | 70 | 168 | ≤2 | 4,3 |
Требования к жидкости
В таблице характеристик рабочей жидкости указаны параметры для чистой технической воды, перекачиваемой консольными насосами (по спецзаказу до 105°C).
| Маркировка | % примесей по массе | Размер включений, мм | t max, °C | Плот-ть, кг/м³ | Max вязк-ть, сСт | |
| Сальниковое уплотнение | Двойное сальниковое | |||||
| 3к-9; 3К-9а; 3К-9Б | 0,2 | ≤2 | ≤85 | ≤105 | 1000 | 36 |
Габаритные размеры и вес
Чертеж из технического паспорта насосного агрегата 3К-9 на раме с электродвигателем. Таблица габаритно-присоединительных и монтажных размеров.
| Насос | LхBхH, мм | Вес, т | l | l1 | l2 | l3 | l4 | B | B2 | B3 | H1 | h | |
| Насос | агрегат | ||||||||||||
| 3к-9 | 740x200x428 | 0,060 | 0,128 | 435 | 95 | 180 | 300 | 500 | 200 | 200 | 160 | 270 | 145 |
Размеры патрубков
Чертеж и диаметры нагнетательного и напорного патрубков консольного насоса 3К-9. Количество и диаметры крепежных отверстий для монтажа ответных фланцев.
| Марка насоса | Dв | D | D1 | D2 | d | n | Dн | D3 | D4 | D5 | d1 | n1 |
| 3К9 | 40 | 130 | 100 | 80 | 14 | 4 | 32 | 120 | 90 | 70 | 14 | 4 |
Взаимозаменяемость и аналоги
Модернизации по годам выпуска и новые маркировки насосов 3к-9:
- 1982 – 1990 – К45/30
- С 1990 — К80-65-160
Присоединительные и крепежные и размеры электронасосов, направления вращения крыльчаток отличаются. Запчасти не взаимозаменяемы. Перед заменой желательно сверить основные размеры.
Купить насос 3К-9
У Слобожанского завода Вы сможете купить насос 3К-9, 3К-9а и 3к-9б из складского резерва или подобрать аналоги 3к-9. Подготовленное, испытанное насосное оборудование с заводскими параметрами и гарантией. Мы производим ремонт любой сложности и запчасти. Гарантируем лучшую цену в Украине, быструю доставку и заводскую надежность.
Ремонт и запчасти
Если у Вас нет возможности купить современный аналог, поможем с ремонтом насоса 3К-9 и изготовлением дефицитных запчастей – рабочих колес. Ремонтные цеха с современным оборудованием в Харькове, Запорожье, Киеве. Рабочие колеса 3 К-9 с точной обработкой и балансировкой, гарантия на все детали и ремонтные работы.
.
