Q м³/час (л/с) | 36 (10,0) |
Напор, м | 45 |
Р, кВТ | 30 |
N, об/мин | 1500 |
КПД, % | 35 |
Кавит. запас, м | <7,5 |
Утечка л/час | 0,3-1,0 |
Напишите запрос.
Мы рассчитаем сроки, цену, доставку и немедленно
сообщим Вам.
Позвоните, чтобы купить вихревой насос ВК10/45 у «Слобожанского завода». Заводская цена и качество. Все виды ремонта и производство 100% запчастей к вихревым агрегатам.
Технические характеристики

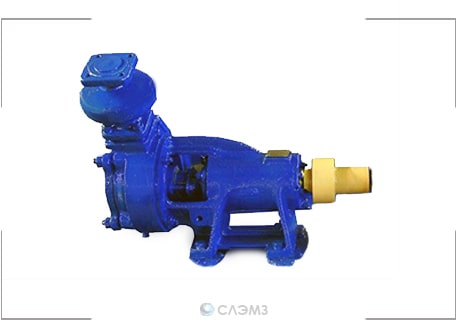

Центробежный вихревой насос ВК 10/45 для перекачивания воды. Уплотнение вала – мягкий сальник. Самовсасывающий насос ВКС10/45 вихревого типа – исполнение с колпаком. Высота самовсасывания – до 4 м.
Параметры рабочей жидкости
Вихревой консольный ВК 10/45 чугунный перекачивает чистую холодную воду и аналогичные по химическому составу жидкости. Бронзовые и стальные ВК и ВКС качают горючие, агрессивные жидкости и морскую воду.
Марка | Параметры вихревого насоса ВК 10/45 и ВКС 10/45 | |||||
Примеси по массе, % | Размер частиц, мм | рН | t, ⁰С | Плотность, кг/м 3 | Вязкость, сСт | |
ВК10/45 | 0.01 | 0.05 | 7-8,5 | -100 | 1000 | <36 |
ВКС10/45 |
Габаритные и присоединительные размеры
Габаритно-присоединительные размеры водяного насоса ВК10/45 и ВКС 10/45, электронасосного агрегата. Таблицы размеров и чертежи из паспорта насоса ВК.
Насос марки | Габариты | Вес насоса, кг | |||||||||
LxBxH, мм | L1 | B1 | B2 | Н1 | Н2 | l | А | А | Б | К | |
ВК10/45 | 475х243х270 | 112 | 125 | — | 121 | — | 60 | 135 | 44 | 49,8 | 47,3 |
ВКС10/45 | 479х335х425 | 215 | 261 | 48 | 54,5 | 54 |
Агрегат серии | LxBxH, мм | L1 | L2 | L3 | L4 | H1 | H2 | B1 | A | A1 | A2 | масса агрегата, кг |
ВК10/45 | 1167х331х403 | 780 | 97 | 588 | 297 | 210 | 115 | 350 | 560 | 290 | 205 | 214 |
ВКС10/45 | 1167х331х547 | 242 | 121 | 218 |
Размеры патрубков и чертеж
Чертеж и таблица с размерами патрубков насоса для воды ВК 10/45 из технического паспорта для проектирования системы трубопроводов.
Патрубки | Размеры из паспорта | ||||||
D | D0 | D1 | В1 | d | d1 | h | |
Всасывающий | 110 | 65 | 130 | 108 | М12 | 28 | 31 |
Напорный |
Рабочая точка и рабочий интервал ВК10/45 и ВКС10/45
График поможет определить рабочую точку насоса для достижения максимального КПД под конкретный техпроцесс.
Подбор по цене и надежности
Цена насоса ВК 10/45 – результат дилерских отношений «Слобожанского завода» с заводами-производителями. Преимущества покупки у «СЛЕМЗ» насоса ВК 10/45 и ВСК 10/45:
- новое надежное оборудование, проверенное ОТК
- подбор под оптимальные технические характеристики
- все двигатели в составе агрегатов с высоким сервис-фактором
- текущий и капитальный ремонт насосов ВК
- отправка со склада рабочих колес и любых необходимых запчастей
Ознакомиться с насосом ВК 1/16.
