| Характеристика | Значение | |
| Q м³/час | 160 | 80 |
| Напор, м | 112 | 28 |
| Р, кВТ | 90 | 15 |
| N, об/мин | 3000 | 1500 |
| КПД, % | 75 | |
| Кавит. запас, м | <5,3 | |
| Утечка л/час | 0,1 … 2 | |
Цена: от 5600 грн
Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату

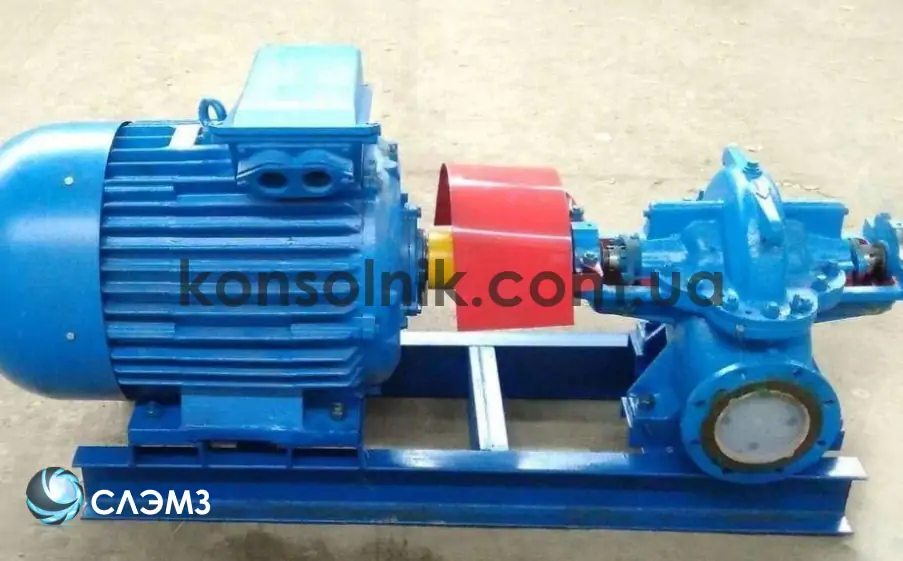

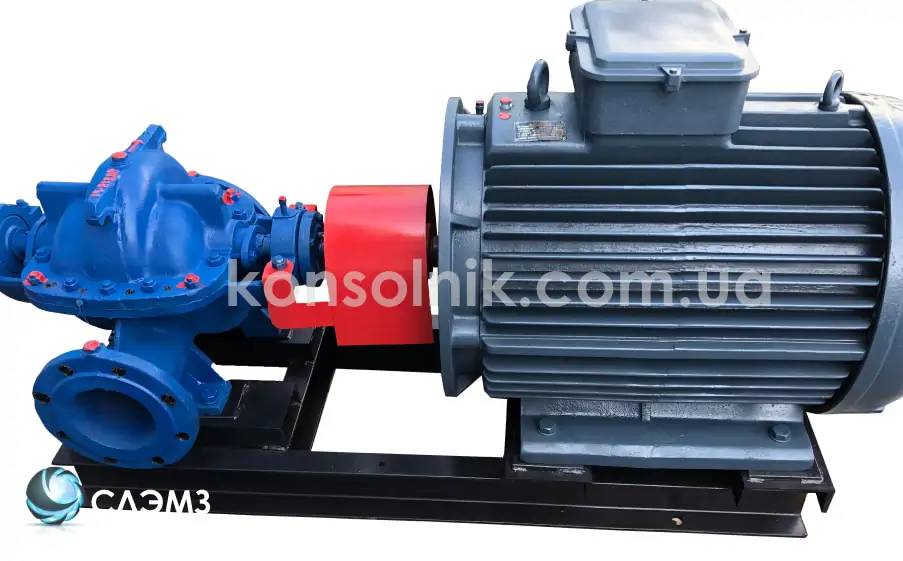

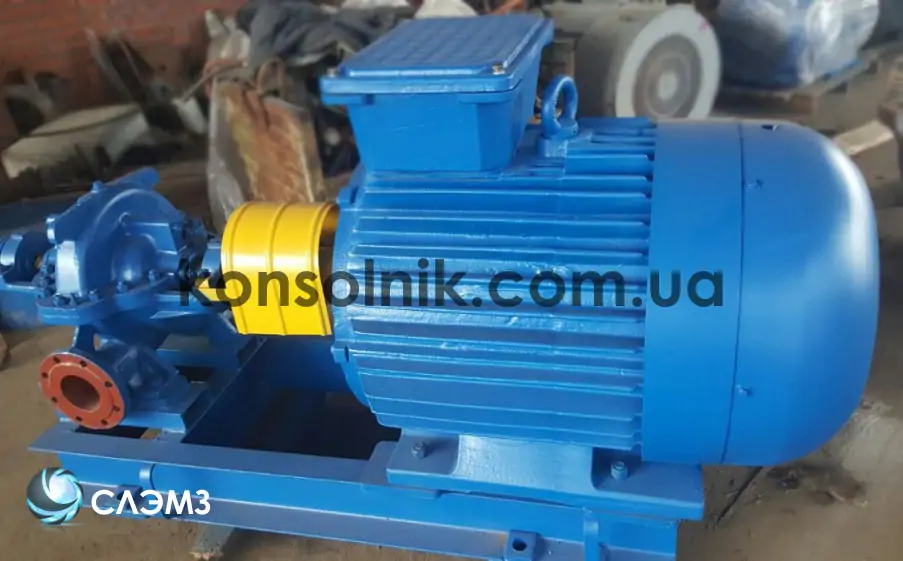

Заводские сетевые насосы Д160-112 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».
Технические характеристики насоса Д160-112
Насос Д 160-112 – самый маломощный двусторонний электронасос. Большой спрос обусловлен уменьшенными габаритами и массой, высоким КПД, низкой ценой. Насос производится в России с обточками рабочего колеса Д160-112а и Д160-112б.
Таблица паспортных технических характеристик насоса Д 160-112 для воды. Сравнение параметров водяного насоса Д160-112а и Д160-112б с подрезкой рабочего колеса.
| Насос | Q , м³ /час | H, м | Р, кВт | N, об/мин | КПД, % | Кавит. запас, м | Утечка л/час | Вес, кг | |
| насоса | агрегата | ||||||||
| Д160-112 | 160 | 112 | 90 | 3000 | 75 | 4,2 | 0,1 … 2 (0.01…0.2)х10ˉ² | 200 | 877 |
| 80 | 28 | 15 | 1500 | 497 | |||||
| Д160-112а | 140 | 100 | 75 | 3000 | 847 | ||||
| 75 | 25 | 11 | 1500 | 467 | |||||
| Д160-112б | 135 | 80 | 55 | 3000 | 693 | ||||
| 70 | 21 | 7,5 | 1500 | 455 | |||||
Характеристики рабочей жидкости
Таблица предельно-допустимых показателей воды для двусторонних насосов Д160-112.
| Содержание частиц по массе, % | Размер частиц, мм | Микротвердость, ГПа | рН | Плотность, кг/м³ | Вязкость, м² /с | t max, ⁰С |
| < 0,05 | < 0,2 | < 6,5 | < 8,5 | 1000 | 36х10 -6 | 85 |
Габаритно-присоединительный чертеж с размерами
Чертежи габаритно-присоединительных размеров насоса Д160-112 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.
| Насос | LxBxH | L1 | l2 | l3 | l4 | l5 | B1 | H1 | H2 | H3 | A1 | A2 | A3 |
| Д160-112 | 790x6400x555 | 450 | 340 | 160 | 340 | 160 | 300 | 181 | 146 | 330 | 260 | ||
| Двигатель с насосом | Мощность эл/двиг | L | L1 | l3 | B | B1 | A | H | h | n |
| Д 160-112 | 90 | 1760 | 1355 | 900 | 640 | 510 | 440 | 905 | 525 | 4 |
| 15 | 1400 | 1080 | 700 | 765 | 520 | |||||
| Д 160-112а | 75 | 1730 | 1355 | 900 | 905 | 525 | ||||
| 11 | 1400 | 1080 | 700 | 765 | 520 | |||||
| Д 160-112б | 55 | 1630 | 1260 | 900 | 830 | |||||
| 7,5 | 1190 | 1080 | 700 | 665 |
Размеры всасывающего и напорного патрубка
Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.
| D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | d | d1 | d2 | n | n1 |
| 280 | 240 | 212 | 150 | 215 | 180 | 158 | 100 | 22 | 18 | 23 | 8 | |
Графические характеристики и рабочая точка

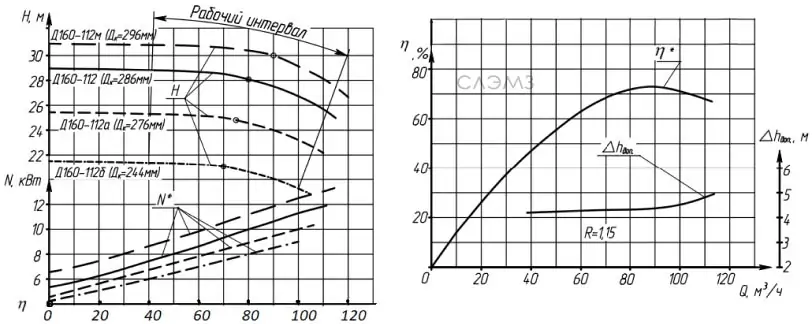

На графике из технического паспорта насоса Д160-112 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов Д160-112а и Д160-112б.
Подобрать по цене, надежности и производителю
Аргументы к покупке насоса Д160-112 у СЛЭМЗ:
- несколько вариантов цены насоса Д160-112 в зависимости от формы оплаты и года выпуска
- каждый насос Д 160-112 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
- выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу
Купить насос Д 160-112
Купить насос Д 160-112 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов Д160-112.
