Заводские сетевые насосы Д6300-80-2 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».
Характеристики насоса Д6300-80-2
Насос Д 6300-80-2 в сборе с электродвигателем 2000 кВт – самый мощный, тяжелый из линейки насосов двустороннего входа. В СССР производились под маркировкой 24НДС. К насосам Д6300-80-2 предъявляются высокие требования по безопасности, соответственно покупать такой насос нужно только на заводе-производителе, дающим все сертификаты соответствия, гарантию на Д 6300-80-2, сервис или через дилеров завода.
Технические параметры центробежного насоса Д 6300-80-2
Таблица паспортных технических характеристик насоса Д 6300-80-2 для воды. Сравнение параметров водяного насоса Д6300-80-2а и Д6300-80-2б с подрезкой рабочего колеса.
| Модель насоса | Q , м³/час | H, м | Р, кВТ | N, об/мин | КПД, % | Кавит. запас, м | Утечка л/час | m насоса, кг | m агрегата, кг | Диаметр раб. колеса, мм |
| Д6300-80-2 | 6300 | 80 | 1503 | 750 | 88,5 | <6,5 | (0.5…10) (0.05…1)х10-2 | 8170 | 20000 | 1020 |
| Д6300-80а-2 | 5900 | 70 | 1301 | 86,5 | 8160 | 19500 | 970 | |||
| Д6300-80б-2 | 5500 | 60 | 1030 | 84,5 | 8150 | 15500 | 915 | |||
| Д6300-80-2 | 5000 | 50 | 746 | 600 | 88,5 | <5,5 | 8170 | 16500 | 1020 | |
| Д6300-80а-2 | 4700 | 45 | 645 | 86,5 | 8160 | 15000 | 970 | |||
| Д6300-80б-2 | 4400 | 38 | 522 | 84,5 | 8150 | 14000 | 915 |
Характеристики рабочей жидкости
Таблица предельно-допустимых показателей воды для двусторонних насосов Д6300-80-2.
| Содержание частиц по массе, % | Размер частиц, мм | Микротвердость, ГПа | рН | Плотность, кг/м³ | Вязкость, м²/с | t max, ⁰С |
| < 0,05 | < 0,2 | < 6,5 | < 8,5 | 1000 | 36х10 -6 | 85 |
Габаритно-присоединительный чертеж Д 6300-80 с размерами
Чертежи габаритно-присоединительных размеров насоса Д6300-80-2 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.
| Насос | LxBxH | L1 | L2 | H1 | h | h1 | h2 | b | b1 | b2 | b3 |
| Д6300-80-2 | 2880x2385x2195 | 1000 | 300 | 1330 | 880 | 700 | 150 | 1100 | 1285 | 1350 | 350 |
| Типоразмер агрегата | Частота вращения об/мин | L | L1 | L2 | L3 | L6 | L7 | L8 | L9 | H | H1 | d |
| Д6300-80-2 | 750 | 5470 | 2580 | 750 | 1550 | 4370 | 1340 | 500 | 990 | 1530 | 630 | m30 |
| 600 | 5400 | 2510 | 725 | 1410 | 4250 | 1380 | ||||||
| Д6300-80а-2 | 750 | 5300 | 2410 | 750 | 1430 | 4035 | 1530 | |||||
| 600 | 5220 | 2330 | 675 | 1290 | 3905 | 1380 | ||||||
| Д6300-80б-2 | 750 | 5470 | 2580 | 750 | 1480 | 4390 | ||||||
| 600 | 5140 | 2540 | 675 | 1210 | 3775 |
Размеры всасывающего и напорного патрубка
Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.
| D | D1 | D2 | D3 | D4 | D5 | d | d1 | d2 | n | n1 |
| 1020 | 840 | 800 | 600 | 950 | 770 | 56 | 35 | 35 | 24 | 20 |

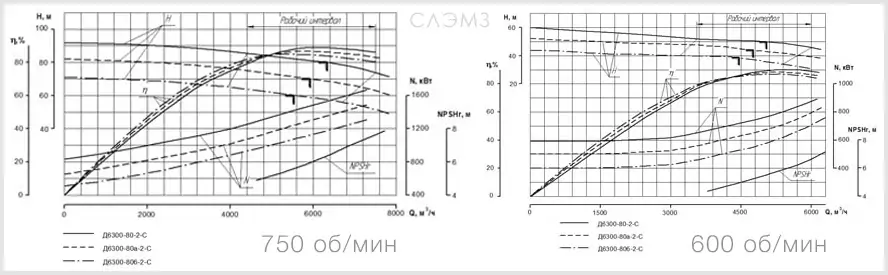

Графические характеристики и рабочая точка
На графике из технического паспорта насоса Д6300-80-2 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов Д6300-80-2а и Д6300-80-2б.
Подобрать насос Д6300-80-2 по цене и надежности
«Слобожанский завод» – ответственное предприятие с которым сотрудничают долгие годы. Честное, надежное, оперативное, настроенное на долгосрочное сотрудничество. Дополнительно к двустороннему Д6300-80-2 Вы можете купить запчасти, уплотнения, комплектующие и электродвигатели.
Сотрудничество с «Слобожанским заводом»
Сотрудничество с заводом дает Вам возможность не только купить центробежный насос Д6300-80-2 по низкой цене, но и получить сильного партнера. «СЛЭМЗ» производит 100% запчастей к Д 6300-80-2, осуществляет капитальные ремонты, экспортирует, консультирует и помогает с подбором.
