Насос ЦНС 105-147 две ступени - центробежные секционные насосы ЦНС
Характеристика Значение
Q м³/час 105
Напор, м 147
Р, кВТ 75
N, об/мин 3000
КПД, % 65
Кавит. запас, м <5,5
Число ступеней 3

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насосы ЦНСг 105-147 способны перекачать воду с температурой выше 120°С за счет конструктивных доработок – системы охлаждения подшипников, торцовым уплотнениям, датчикам температуры. Применяется в системах горячего водоснабжения. ЦНС 105-147 качает воду до 45°С. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 105-147 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 105-147 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 105-147 и чертеж из паспорта

L с сальниковым уплотнением L с торцевым уплотнением L1 L2 L3 Вес насоса ЦНС 105-147, кг
1170 1235 340 260 400 518

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-147 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 105-147 и ЦНСг 105-147

Уплотнение насоса ЦНС 105-147 LxBxH, мм L2 L3 L4 Н1 Н2 Масса агрегата, кг
Сальниковое 2120(2220)х640(840)х920 1550 1030 180 872 532 1140
Торцевое 2185(2285)х640(840)х920 1310

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-147.Размеры и чертеж патрубков центробежного насоса ЦНС 105-147

Всасывающий и напорный патрубки ЦНС(г) 105-147
D1 D2 D3 D4 D5 h d
125 154 176 250 310 42 34

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС105-147. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 105-147 из паспорта

Подбор по цене и надежности

Надежные насосы ЦНС105-147 – готовые на складе «Слобожанского завода» по антикризисным ценам и новые насосы с конвейера по ценам дилера. Все запчасти, все виды ремонтных и восстановительных работ с ЦНС(г)105-147 в наших сервисных цехах. Подробные консультации наших менеджеров по техническим и коммерческим вопросам.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 105-147:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 105-147 и ЦНСг 105-147

Купить насос ЦНС 105-147 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-147, отличного качества, оперативного сервиса.

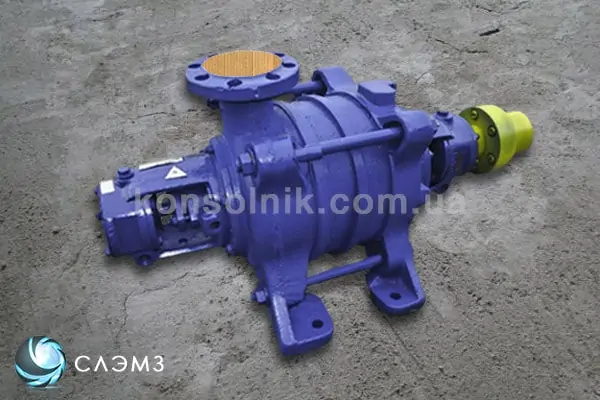

  • Центробежный насос ЦНС 105-147 многоступенчатый

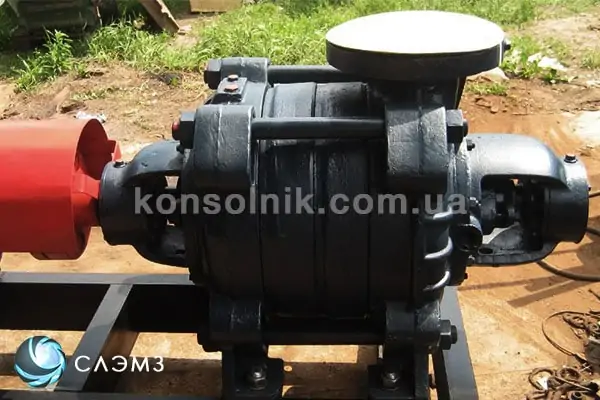

  • Насос ЦНСг 105-147 для воды

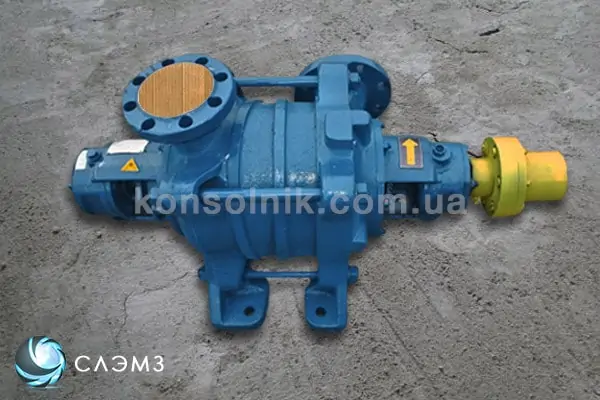

  • Насос ЦНС(г) 105-147, 5МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 105-196.

    ×

      ×
