Насос ЦНС 105-196 три ступени - центробежные секционные насосы ЦНС
Характеристика Значение
Q м³/час 105
Напор, м 196
Р, кВТ 110
N, об/мин 3000
КПД, % 65
Кавит. запас, м <5,5
Число ступеней 4

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насосы ЦНС 105-196 от украинских машиностроительных заводов – недорогие, высококачественные агрегаты с небольшим сроком изготовления. По сравнению с импортными ЦНСг 105-196 есть отличия в чертежах, рабочие характеристики неизменные. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 105-196 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 105-196 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 105-196 и чертеж из паспорта

L с сальниковым уплотнением L с торцевым уплотнением L1 L2 L3 Вес насоса ЦНС 105-196, кг
1265 1330 435 355 495 576

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-196 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 105-196 и ЦНСг 105-196

Уплотнение насоса ЦНС 105-196 LxBxH, мм L2 L3 L4 Н1 Н2 Масса агрегата, кг
Сальниковое 2360(2385)х650(885)х930(950) 1800 1280 180 887 547 1470
Торцевое 2425(2450)х650(885)х930(950) 1610

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-196.Размеры и чертеж патрубков центробежного насоса ЦНС 105-196

Всасывающий и напорный патрубки ЦНС(г) 105-196
D1 D2 D3 D4 D5 h d
125 154 176 250 310 42 34

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС105-196. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 105-196 из паспорта

Подбор по цене и надежности

Покупая насос ЦНС 105-196 у «Слобожанского завода», Вы выбираете из нескольких предложенных вариантов цены и производителя. Единственное, что останется за пределами выбора – это качество и надежность. Новые безотказные насосы ЦНС105-196 еще никого ни разу не подводили. Проверка надежности начинается на уровне материалов, заканчивается лазерной диагностикой соосности вращающихся частей насосного агрегата ЦНС(г) 105-196.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 105-196:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 105-196 и ЦНСг 105-196

Купить насос ЦНС 105-196 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-196, отличного качества, оперативного сервиса.

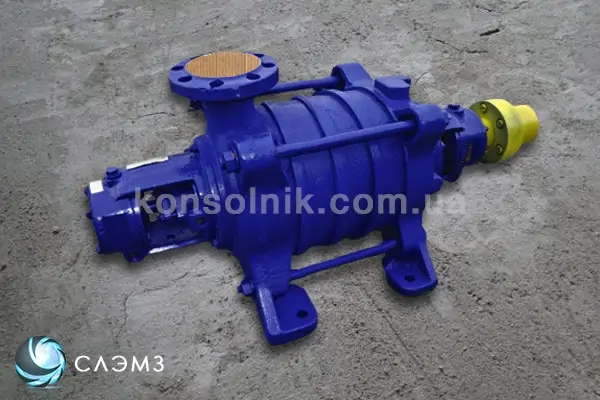

  • Центробежный насос ЦНС 105-196 многоступенчатый

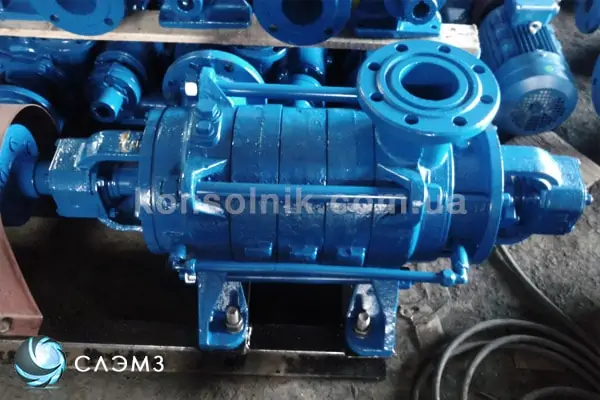

  • Насос ЦНСг 105-196 для воды

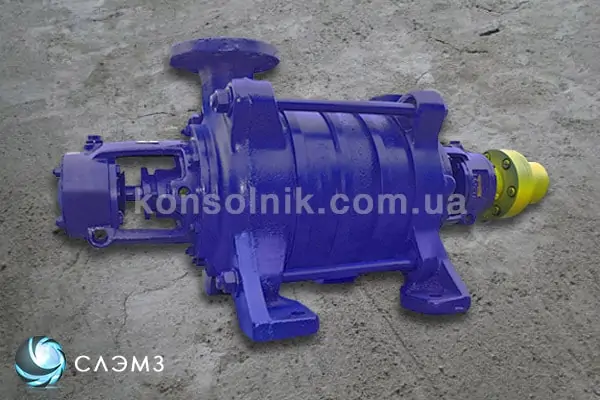

  • Насос ЦНС(г) 105-196, 5МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 105-245.

    ×

      ×
