Насос ЦНС 105-392 семь ступеней - центробежные секционные насосы ЦНС
Характеристика Значение
Q м³/час 105
Напор, м 392
Р, кВТ 200
N, об/мин 3000
КПД, % 65
Кавит. запас, м <5,5
Число ступеней 8

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Главное преимущество насосов ЦНС 105-392, ЦНСг 105-392 – возможность настройки давления без изменения подачи путем изменения количества рабочих колес и аппаратов направляющих. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 105-392 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 105-392 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 105-392 и чертеж из паспорта

L с сальниковым уплотнением L с торцевым уплотнением L1 L2 L3 Вес насоса ЦНС 105-392, кг
1645 1710 815 735 875 836

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-392 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 105-392 и ЦНСг 105-392

Уплотнение насоса ЦНС 105-392 LxBxH, мм L2 L3 L4 Н1 Н2 Масса агрегата, кг
Сальниковое 2630(2960)х820(950)х890(910) 2200 1680 180 887 547 1810
Торцевое 2695(3025)х820(950)х890(910) 2160

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-392.Размеры и чертеж патрубков центробежного насоса ЦНС 105-392

Всасывающий и напорный патрубки ЦНС(г) 105-392
D1 D2 D3 D4 D5 h d
125 154 176 250 310 42 34

Рабочая точка и рабочий интервал

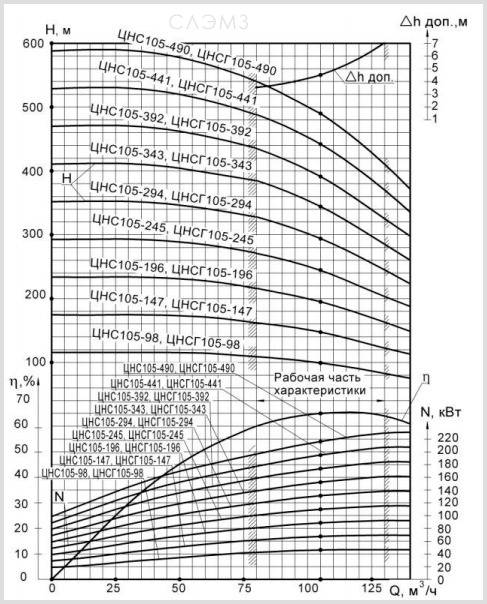

График из паспорта насоса ЦНС105-392. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 105-392 из паспорта

Подбор насоса ЦНС105-392 по цене и надежности

Горнодобывающие компании Украины, водоканалы, аграрные предприятия доверяют «Слобожанскому заводу» выбор надежного ЦНС 105-392. Отсутствие гарантийных случаев и возвратов – то, чем мы по праву гордимся. Цена насоса ЦНС(г) 105-392 – еще одна «вишенка на торте» — мы учитываем Ваши возможности и при этом не экономим на качестве.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 105-392:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 105-392 и ЦНСг 105-392

Купить насос ЦНС 105-392 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-392, отличного качества, оперативного сервиса.

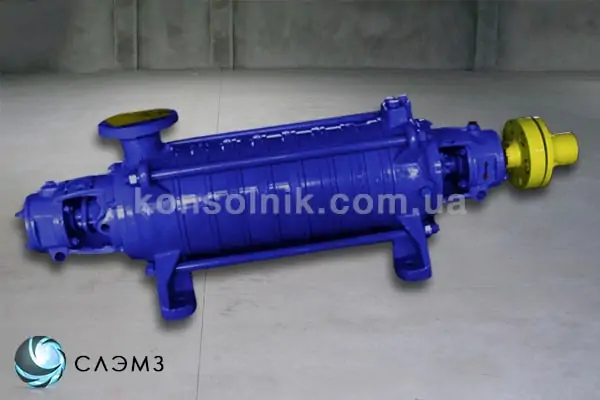

  • Центробежный насос ЦНС 105-392 многоступенчатый

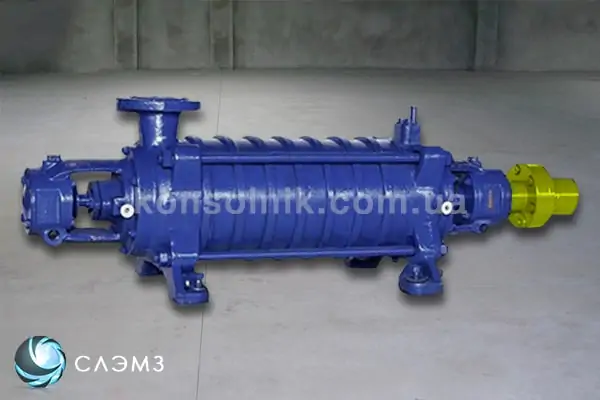

  • Насос ЦНСг 105-392 для воды

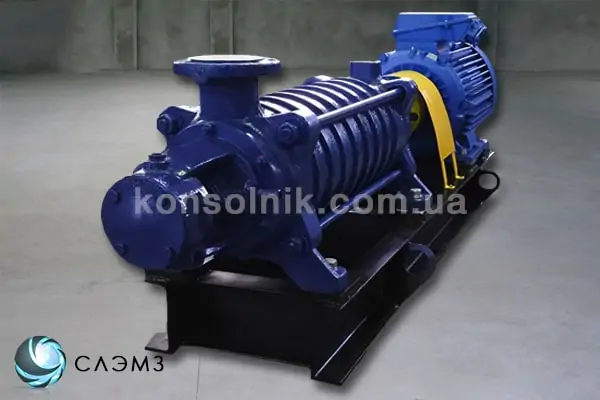

  • Насос ЦНС(г) 105-392, 5МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 105-441.

    ×

      ×
