| Характеристика | Значение |
| Q м³/час | 105 |
| Напор, м | 441 |
| Р, кВТ | 250 |
| N, об/мин | 3000 |
| КПД, % | 65 |
| Кавит. запас, м | <5,5 |
| Число ступений | 9 |
Рассчитаем сроки, цену и немедленно сообщим Вам
Технические характеристики

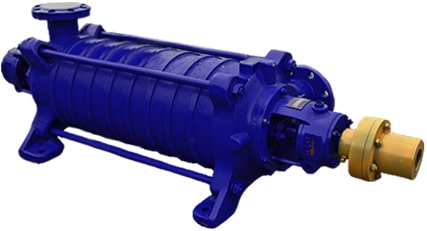

Корпус насоса ЦНС 105-441 – передняя, задняя крышки, кронштейны, несколько ступеней, состоящих из крыльчатки, направляющего аппарата, последовательно соединенных на валу. Чертежи ЦНСг 105-441 разных заводов отличаются, нужно внимательно их сверять при замене насосов и запчастей. Вакуумметрическая высота всасывания 3 м.
Характеристика рабочей жидкости
Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.
| Насос | Примеси по массе, % | Размер частиц, мм | рН | t max, ⁰С | Микротвердость, ГПа | Плотность, кг/м 3 | Вязкость, сСт |
| ЦНС 105-441 | 0.2 | 0.2 | 7-8,5 | до 45 | <1,47 | 1000 | <36 |
| ЦНСг 105-441 | до 105 |
Габаритные и присоединительные размеры
Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.
| L с сальниковым уплотнением | L с торцевым уплотнением | L1 | L2 | L3 | m насоса, кг |
| 1740 | 1805 | 910 | 830 | 970 | 897 |
Чертеж и таблица размеров на раме с двигателем
Таблица габаритных размеров и чертеж насоса ЦНС 105-441 в агрегате с двигателем.
| Уплотнение насоса ЦНС 105-441 | LxBxH, мм | L2 | L3 | L4 | Н1 | Н2 | m агрегата, кг |
| Сальниковое | 2770(3030)х860(1020)х910(970) | 2300 | 1780 | 200 | 910 | 570 | 1930 |
| Торцевое | 2835(3095)х860(1020)х910(970) | 2510 |
Размер патрубков и чертеж
Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-441
| Всасывающий и напорный патрубки ЦНС(г) 105-441 | ||||||
| D1 | D2 | D3 | D4 | D5 | h | d |
| 125 | 154 | 176 | 250 | 310 | 42 | 34 |
Рабочая точка и рабочий интервал
График из паспорта насоса ЦНС105-441. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.
Подбор по цене и надежности
Благодаря современному центровочному оборудованию и многоуровневому контролю целостности материалов «СЛЕМЗ» часто находит и исправляет недоработки даже в заводских насосах ЦНС 105-441. Мы стараемся вознести надежность на уровень выше общепринятого. Цена насоса ЦНС(г) 105-441 от «СЛЭМЗ» — заводская, без посредников и наценок.
Аргументы в пользу покупки насоса ЦНС 105-441 у «СЛЭМЗ»:
- 3 цены на выбор
- заводская надежность насосов и запчастей, гаратния
- сервисные центры по всей Украине, быстрая доставка
Купить насос ЦНС 105-441 и ЦНСг 105-441
Купить насос ЦНС 105-441 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-441, отличного качества, оперативного сервиса.
Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 105-490.
