Насос ЦНС 105-98 одна ступень - центробежные секционные насосы ЦНС
Характеристика Значение
Q м³/час 105
Напор, м 98
Р, кВТ 55
N, об/мин 3000
КПД, % 65
Кавит. запас, м <5,5
Число ступеней 2

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насосы ЦНС 105-98 и ЦНСг 105-98 имеют высокую производительность – 105 м³/ч и средний напор – 98 м. Комплектуется электромотором 55 кВт. Насос ЦНС105-89 имеет довольно большую массу в агрегате – 960 кг. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 105 (5МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 105-98 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 105-98 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 105-98 и чертеж из паспорта

L с сальниковым уплотнением L с торцевым уплотнением L1 L2 L3 Вес насоса ЦНС 105-98, кг
1075 1140 245 165 305 480

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 105-98 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 105-98 и ЦНСг 105-98

Уплотнение насоса ЦНС 105-98 LxBxH, мм L2 L3 L4 Н1 Н2 Масса агрегата, кг
Сальниковое 1920(2000)х640х875(960) 1400 880 180 875 535 960
Торцевое 1985(2065)х640х875(960) 1080

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС105-98Размеры и чертеж патрубков центробежного насоса ЦНС 105-98

Всасывающий и напорный патрубки ЦНС(г) 105-98
D1 D2 D3 D4 D5 h d
125 154 176 250 310 42 34

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС105-98. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 105-98 из паспорта

Подбор по цене и надежности

Преимущества покупки у «Слобожанского завода»: мы даем цену насоса ЦНС105-98 дилерскую, без наценок; никогда не ставим на насос дешевый китайский мотор; подготовленный ЦНС105-98 из нашего запаса –  надежный насос, доведенный до первоначальных характеристик, заложенных заводом-производителем; мощная инфраструктура складов, цехов существенно сокращает время и деньги на дорогу. Без проблем ремонтируем ЦНС(г) 105-98 изготавливаем запчасти по стандартным и индивидуальным чертежам.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 105-98:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гаратния
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 105-98 и ЦНСг 105-98

Купить насос ЦНС 105-98 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 105-98, отличного качества, оперативного сервиса.

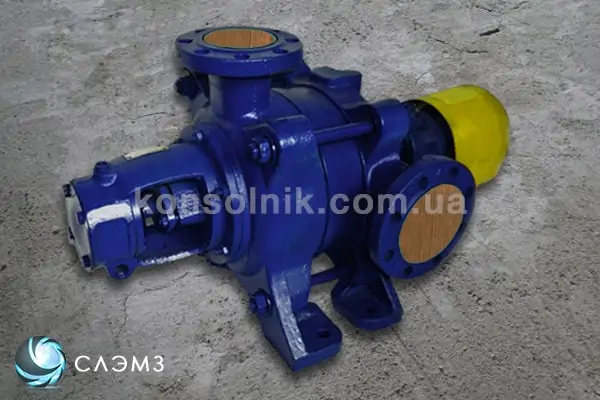

  • Центробежный насос ЦНС 105-98 многоступенчатый

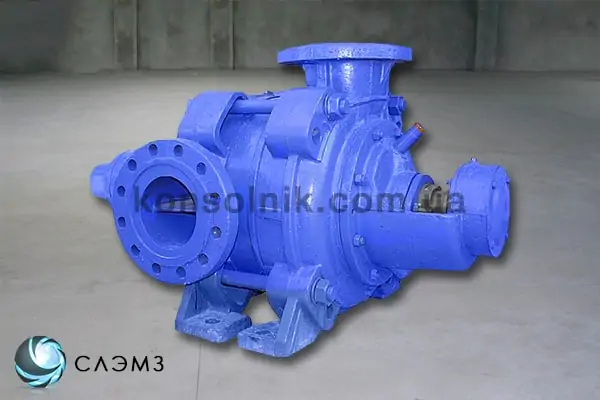

  • Насос ЦНСг 105-98 для воды

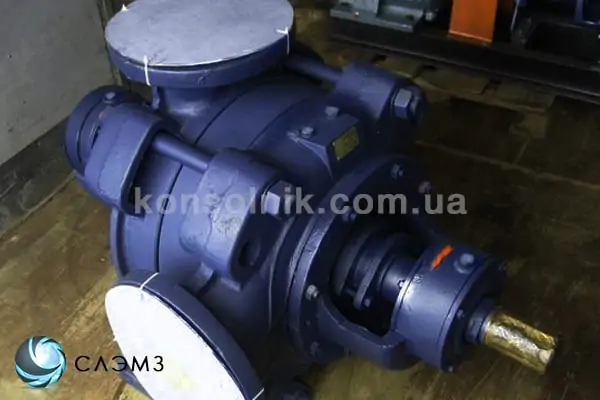

  • Насос ЦНС(г) 105-98, 5МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 105-147.

    ×

      ×
