Центробежный секционный насос ЦНС
Характеристика Значение
Q м³/час 38
Напор, м 176
Р, кВТ 30
N, об/мин 3000
КПД, % 69
Кавит. запас, м <3,6
Число ступеней 8

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насос ЦНС 38-176 – мощный насос, обеспечивающий давление 176 м. Это делает ЦНСг 38-176 востребованным при отведении воды из угольных шахт, при необходимости поддержания давления или подаче воды для орошения на большие расстояния. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 38 (3МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 38-176 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 38-176 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 38-176 и чертеж из паспорта

LxBxH, мм L* L1 L2 L3 Вес насоса ЦНС 38-176, кг
1265х440х430 1325 621 511 621 359

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 38-176 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 38-176 и ЦНСг 38-176

Уплотнение насоса ЦНС 38-176 LxBxH, мм L1 L2 L3 L4 Н1 Н2 B1 h Масса агрегата, кг
Сальниковое 1960(2030)х440х610 1500 980 300 240 577 347 350 140 610
Торцевое 2020(2090)х440х710 360 685

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС 38-176.Размеры и чертеж патрубков центробежного насоса ЦНС(г) 38-176

Всасывающий и напорный патрубки ЦНС(г) 38-176
D1 D2 D3 D4 D5 h d
80 105 121 160 195 23 18

Рабочая точка и рабочий интервал

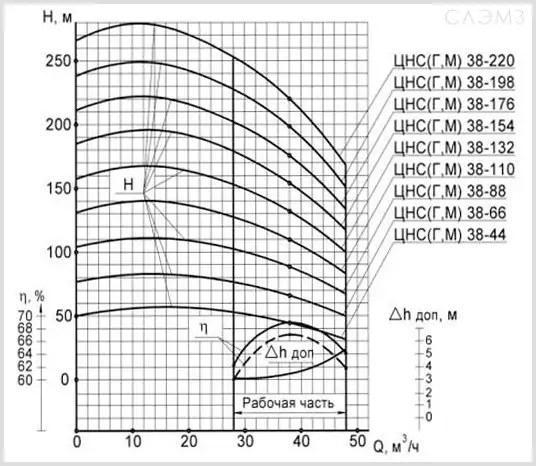

График из паспорта насоса ЦНС 38-176. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС38-176 из паспорта

Подбор по цене и надежности

Критериями для подбора насоса ЦНС 38-176 для «СЛЭМЗ» могут быть: лимит Вашего бюджета, какого производителя Вы предпочитаете. Единственное, что остается неизменно на высоком уровне – это качество насоса ЦНСг 38-176. Если заводской – то по цене дилера, если из резерва – то с заводской надежностью и гарантией.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 38-176:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 38-176 и ЦНСг 38-176

Купить насос ЦНС 38-176 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 38-176, отличного качества, оперативного сервиса.

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 38-198.

    ×

      ×
