Центробежный секционный насос ЦНС
Характеристика Значение
Q м³/час 38
Напор, м 198
Р, кВТ 37
N, об/мин 3000
КПД, % 69
Кавит. запас, м <3,6
Число ступеней 9

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Многоступенчатый насос ЦНСг 38-198 применяют в Украине в системах водоснабжения жилого фонда, дренажных системах шахт, для поддержания давления. Производится в 2-х исполнениях – ЦНС 38-198 для холодной воды, ЦНСг 38-198 для горячей. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 38 (3МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 38-198 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 38-198 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 38-198 и чертеж из паспорта

LxBxH, мм L* L1 L2 L3 Вес насоса ЦНС 38-198, кг
1336х440х430 1395 692 582 692 387

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 38-198 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 38-198 и ЦНСг 38-198

Уплотнение насоса ЦНС 38-198 LxBxH, мм L1 L2 L3 L4 Н1 Н2 B1 h Масса агрегата, кг
Сальниковое 2080(2140)х440х640 1650 1130 300 205 582 352 350 140 695
Торцевое 2140(2200)х440х710 360 750

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС 38-198.Размеры и чертеж патрубков центробежного насоса ЦНС 38-198

Всасывающий и напорный патрубки ЦНС(г) 38-198
D1 D2 D3 D4 D5 h d
80 105 121 160 195 23 18

Рабочая точка насоса и рабочий интервал

График из паспорта насоса ЦНС 38-198. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 38-198 из паспорта

Подбор по цене и надежности

Неважно, где будет стоять насос ЦНС 38-198 – на городском водоканале, откачивать воду из шахты, орошать поле. «СЛЭМЗ» предложит Вам самый выгодный вариант по цене насоса ЦНСг 38-198 без потери качества. Мы всегда готовы принять Ваш электронасос на ремонт в ближайшем цехе, сделаем это быстро и профессионально, всегда имеем под рукой самые востребованные комплектующие.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 38-198:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 38-198 и ЦНСг 38-198

Купить насос ЦНС 38-198 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 38-198, отличного качества, оперативного сервиса.

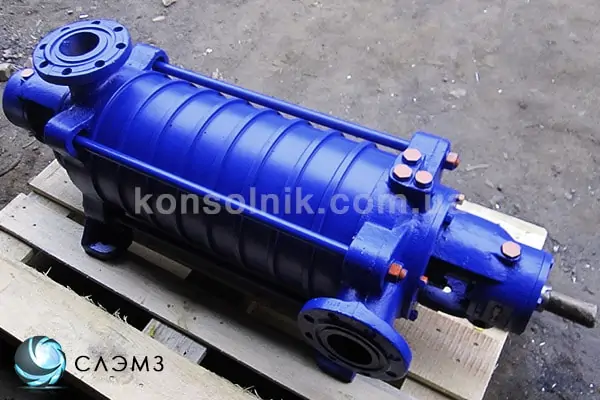

  • Центробежный насос ЦНС 38-198 многоступенчатый

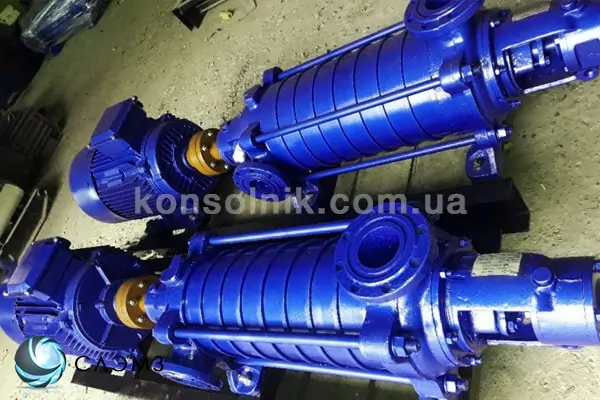

  • Насос ЦНСг 38-198 для воды

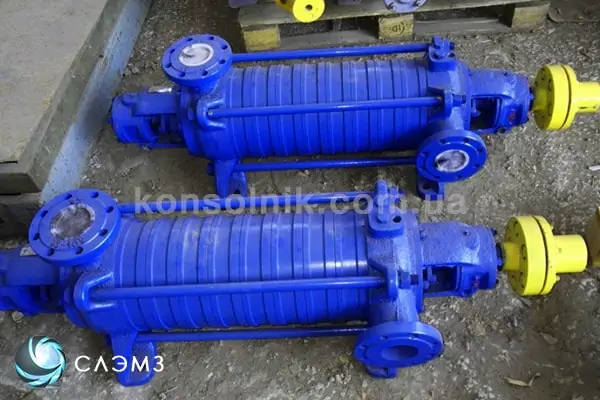

  • Насос ЦНС(г) 38-198, 3МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 38-220.

    ×

      ×
