Насос ЦНС(г) 60-198

Характеристика Значение
Q м³/час 60
Напор, м 198
Р, кВТ 55
N, об/мин 3000
КПД, % 71
Кавит. запас, м <4,5
Число ступеней 6

Рассчитаем сроки, цену и немедленно сообщим Вам

Технические характеристики

Насос ЦНС(г) 60-198 – центробежный, секционный, многоступенчатый, горизонтальный, самовсасывающий насос, с одинарным сальниковым уплотнением вала, реже используется торцовое

Секционный ЦНС(г) 60-198 перекачивает воду холодную, горячую и неагрессивные жидкости сходные с ней по химическим параметрам и вязкости. Вакуумметрическая высота всасывания 3 м.

Характеристика рабочей жидкости

Таблица технических характеристик рабочей жидкости насоса для воды ЦНС 60 (4МС-10) и ЦНСг необходимые при подборе.

Насос Примеси по массе, % Размер частиц, мм рН t max, ⁰С Микротвердость, ГПа Плотность, кг/м 3 Вязкость, сСт
ЦНС 60-198 0.2 0.2 7-8,5 до 45 <1,47 1000 <36
ЦНСг 60-198 до 105

Габаритные и присоединительные размеры

Чертежи ЦНС из технического паспорта и таблица габаритно-присоединительных размеров. Сравнение габаритов секционного ЦНС с сальниковым и торцовым уплотнением.Габаритные размеры насоса ЦНС 60-198 и чертеж из паспорта

LxBxH, мм L* L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 B1 B2 B3 H1 Вес насоса ЦНС 60-198, кг
1190х520х500 1250 540 430 567 397 353 250 240 200 180 160 215 270 430 500 270 381

Чертеж и таблица размеров на раме с двигателем

Таблица габаритных размеров и чертеж насоса ЦНС 60-198 в агрегате с двигателем.Габаритно-присоединительные размеры агрегата ЦНС 60-198 и ЦНСг 60-198

Уплотнение насоса ЦНС 60-198 LxBxH, мм L1 L2 L3 L4 Н1 Н2 B1 h Масса агрегата, кг
Сальниковое 2040(2070)х520(660)х630 1550 1030 300 215 662 392 430 140 730
Торцевое 2010(2040)х520(660)х790 370 805

Размер патрубков и чертеж

Диаметры и чертежи соединительного патрубка входного и патрубка выходного насоса для воды ЦНС60-198.Размеры и чертеж патрубков центробежного насоса ЦНС 60-198

Всасывающий патрубок ЦНС(г) 60-198 Нагнетательный патрубок
D1 D2 D3 D4 D5 D1 D2 D3 D4 D5 h d
100 128 145 190 230 80 105 121 170 210 27 24

Рабочая точка и рабочий интервал

График из паспорта насоса ЦНС60-198. Влияние напора, производительности и мощности электродвигателя на выбор оптимальной рабочей точки и максимального КПД.Графические характеристики ЦНС(г) 60-198 из паспорта

Подбор по цене и надежности

«Слобожанский завод» всегда держит руку на пульсе цен на насосы ЦНС60-198 в Украине и старается давать самые низкие. Большой запас насосов ЦНС60-198 на складе и сотрудничество с крупными заводами-производителями ЦНС(г) 60-198 дает нам возможность давать самые конкурентные цены в Украине, а модернизированный парк производственно-ремонтного оборудования позволяет готовить насосы на заводском уровне.

Аргументы в пользу покупки у «СЛЭМЗ» насоса ЦНС 60-198:

  • 3 цены на выбор
  • заводская надежность насосов и запчастей, гарантия
  • сервисные центры по всей Украине, быстрая доставка

Купить насос ЦНС 60-198 и ЦНСг 60-198

Купить насос ЦНС 60-198 у «Слобожанского завода» — значит получить надежное и недорогое оборудование с паспортом, сертификатами и гарантией завода. Любая информационная поддержка, подбор и производство всех запчастей. Секционный насос от у официального дилера по цене завода, изготовление новых агрегатов, либо купить насос ЦНС с хранения по низкой цене с заводским ОТК. Гарантия низкой цены ЦНСг 60-198, отличного качества, оперативного сервиса.

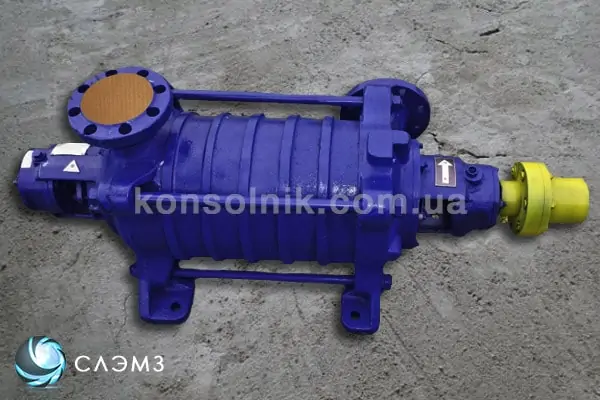

  • Центробежный насос ЦНС 60-198 многоступенчатый

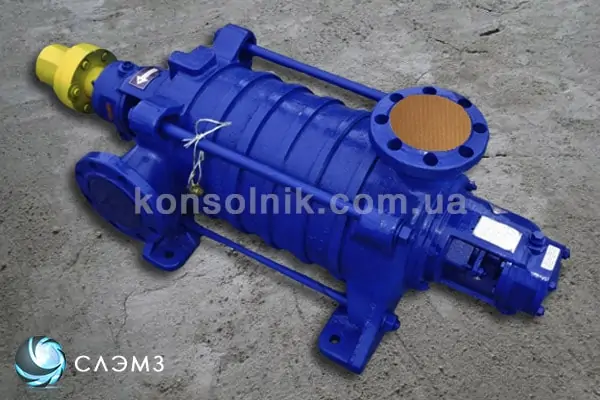

  • Насос ЦНСг 60-198 для воды
  • Насос ЦНС(г) 60-198, 4МС-10 секционный

Если вас интересует более мощный насос посмотрите технические характеристики насоса ЦНС(г) 60-231.

    ×

      ×
