| Показатель | СМ 150-125-315/4 | СМ 150-125-315/6 |
| Q м³/час | 200 | 136 |
| Напор, м | 32 | 14 |
| Р, кВТ | 45/37 | 15/11 |
| N, об/мин | 1500 | 1000 |
| КПД, % | 64 | 64-69 |
| Кавит. запас, м | 4 | 4 |
| Утечка л/час | 10 | 10 |
Цена: от 25000 грн
Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату
У «Слобожанского завода» Вы сможете купить насос СМ 150-125-315/4 недорого, с паспортом и гарантией, постагарантийным сервисом.
СМ 150-125-315/4

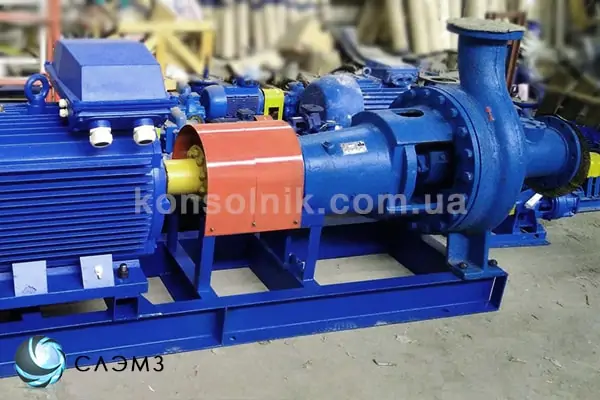

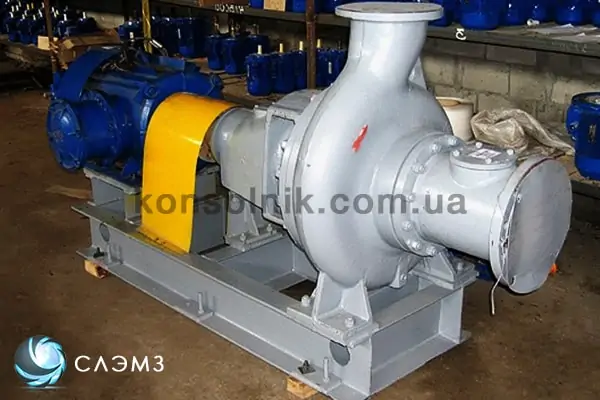

Насос СМ 150-125-315/4 и СМ 150-125-315/6 – фекальный центробежный для перекачки грязной воды и сточных масс. Производительность от 100 до 200 м³/ч, напор от 8 до 32 м. Комплектуется с электродвигателем мощностью от 7,5 до 45 кВт. Производители – Украина, Россия. Особенность конструкции – наличие съемного напорного патрубка и специального лючка для чистки насоса.

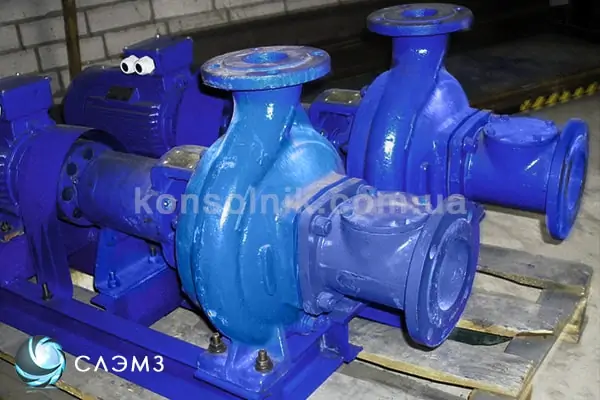

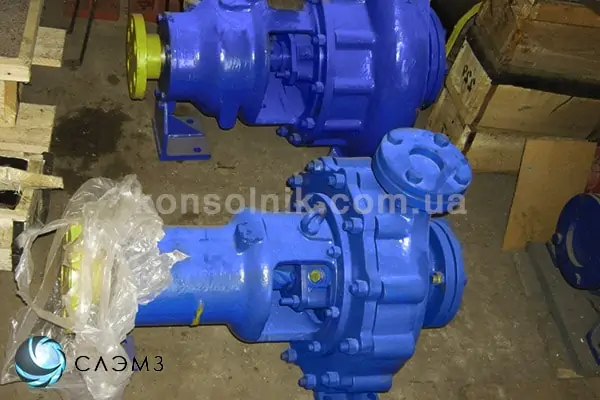

2СМ 150-125-315/4
Насос 2СМ 150-125-315/4 – модифицированная версия. Имеет более компактныне габаритные размеры. Энергопотребление ниже, чем у СМ 150-125-315/4. Запчасти невзаимозаменяемы. Производители — Украина, Молдова.
Технические характеристики
Сравнительная таблица технических характеристик насосов СМ 150-125-315/4 и СМ 150-125-315/6 и 2 СМ150-125-315/4 и 2СМ 150-125-315/6 стандартных и с подрезкой рабочего колеса. Основные характеристики из технического паспорта насоса для грязной воды — напор, подача, потребляемая мощность, КПД, графические характеристики, вес, диаметры крыльчатки.
| Марка насоса | Q, м³/ч | H, м | Р, кВТ | N, об/мин | КПД, % | Кавит. запас, м | Утечка л/ч | m насоса, кг | m агрегата, кг | ∅ раб. колеса, мм |
| СМ 150-125-315/4 | 200 | 32 | 45 | 1500 | 64 | 4 | 10 | 285 | 645 | 335 |
| СМ 150-125-315/4а | 175 | 26,5 | 37 | 65 | 515 | 300 | ||||
| СМ 150-125-315/4б | 145 | 20,5 | 30 | 65 | 495 | 275 | ||||
| СМ 150-125-315/6 | 136 | 14 | 15 | 1000 | 64 | 485 | 335 | |||
| СМ 150-125-315/6а | 120 | 10,5 | 11 | 65 | 455 | 300 | ||||
| СМ 150-125-315/6б | 100 | 8,5 | 7,5 | 65 | 455 | 275 | ||||
| 2 СМ 150-125-315/4 | 200 | 32 | 37 | 1500 | 69 | 258 | 650 | 335 | ||
| 2СМ150-125-315/4а | 175 | 26,5 | 30 | 68 | 595 | 312 | ||||
| 2СМ150-125-315/4б | 145 | 20,5 | 22 | 68 | 575 | 282 | ||||
| 2СМ 150-125-315/6 | 136 | 14 | 11 | 1000 | 69 | 256 | 479 | 335 | ||
| 2СМ150-125-315/6а | 120 | 10,5 | 7,5 | 68 | 428 | 312 | ||||
| 2СМ150-125-315/6б | 100 | 8,5 | 7,5 | 68 | 415 | 282 |
Параметры перекачиваемой воды
Таблица с допустимыми характеристиками перекачиваемой жидкости для сточно-массного насоса СМ 150-125.
| Содержание частиц по массе, % | Размер частиц, мм | Микротвердость, МПа | рН | Плотность, кг/м3 | Вязкость, м² /с | t max, ⁰С |
| < 1 | < 20 | < 9000 | <8,5 | 1110 | 1х10-6 | 90 |
Габаритные размеры и чертежи из паспорта
Чертеж с монтажными, габаритными и присоединительными размерами агрегата из паспорта.
| Тип насоса | LxBxH, мм | L1 | L2 | L3 | L4 | L5 | L6 | B1 | B2 | H1 | d | n |
| СМ 150-125-315/4 | 1670х520х785 | 280 | 115 | 730 | 6 | 170 | 1110 | 500 | 465 | 365 | 22 | 6 |
| СМ 150-125-315/4а | 1620х540х710 | 255 | 140 | 540 | 163 | 1400 | 540 | 430 | 355 | |||
| СМ 150-125-315/4б | 1570х540х710 | 4 | ||||||||||
| СМ 150-125-315/6 | 1585х540х710 | 158 | ||||||||||
| СМ 150-125-315/6а | 1545х540х710 | |||||||||||
| СМ 150-125-315/6б | 1545х540х710 | |||||||||||
| 2СМ 150-125-315/4 | 1620х270х480 | 280 | 115 | 730 | — | 75 | 960 | 520 | 415 | 365 | 19 | |
| 2СМ 150-125-315/4а | 1520х520х775 | 6 | ||||||||||
| 2СМ 150-125-315/4б | 1470х520х775 | |||||||||||
| 2СМ 150-125-315/6 | 1526х520х795 | |||||||||||
| 2СМ 150-125-315/6а | 1345х520х795 | |||||||||||
| 2СМ 150-125-315/6б | 1307х520х795 |
Чертеж и размеры патрубков
Диаметры всасывающего и напорного патрубков насоса СМ 150-125-315/4 и 2СМ 150-125-315/4 из техпаспорта для сверки и подготовки трубопровода к монтажу.
| Маркировка | Всасывающий патрубок | Напорный патрубок | Подшипник | |||||||||
| D1 | D2 | D3 | D4 | d1 | n1 | D5 | D6 | D7 | D8 | d2 | ||
| СМ150-125-315 | 150 | 240 | 280 | 212 | 18 | 8 | 125 | 210 | 245 | 184 | 1828 | 46311 66311 |
| 2СМ150-125-315 | 22 | |||||||||||
Графические характеристики — рабочий интервал и рабочая точка
На графиках из технического паспорта насоса фекального СМ 150-125-315 представлена зависимость КПД и напора от производительности и от мощности мотора. Рабочий диапазон позволяет подобрать оптимальную рабочую точку для Вашего технологического процесса.
Графики с рабочим интервалом насосов 2СМ150-125-315/4а и СМ150-125-315/4а с подрезкой рабочего колеса также отмечены для сравнения.
Подбор и цена
Преимущества покупки у Слобожанским заводом:
- заводская цена насоса СМ 150-125-315/4
- система оплаты и стоимость на выбор — с НДС, без НДС или наложенным платежом
- профессиональный подбор
- сервисные центры, ремонт
- качественные заводские запчасти
- отсутствие возвратов и гарантийных случаев
Получите максимальную выгоду с минимальными потерями!
