Технические характеристики насоса СЦЛ 20-24	Значение
Q м³/час	45
Напор, м	54
Р, кВТ	22
N, об/мин	1500
КПД, %	33
Самовсасывание, м	<5,5
Вращение	правое
Вращение	левое

Проконсультируем по ценам и характеристикам.

Организуем быструю отгрузку

Сделать ремонт СЦЛ 20-24Л или купить насос СЦЛ 20-24 заводского качества, с паспортом, гарантией и надежным мотором на «Слобожанском заводе» с ремкомплектом по цене производителя.

Технические характеристики насоса СЦЛ 20-24

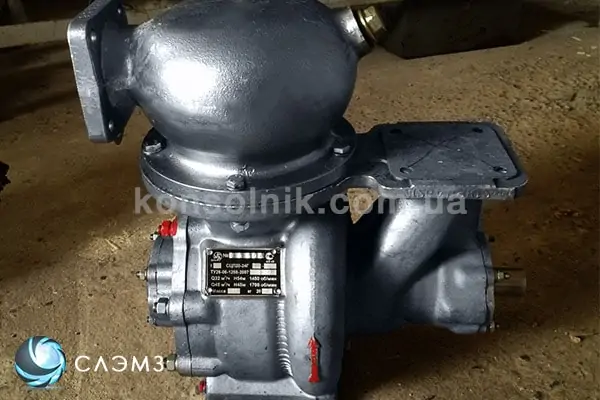

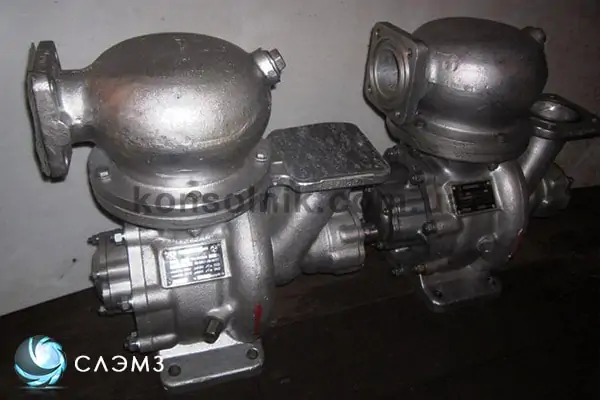

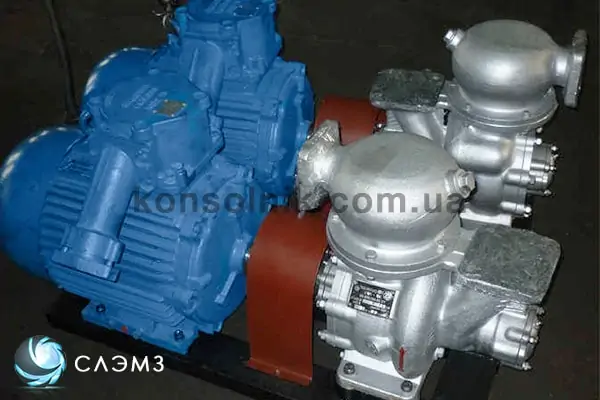

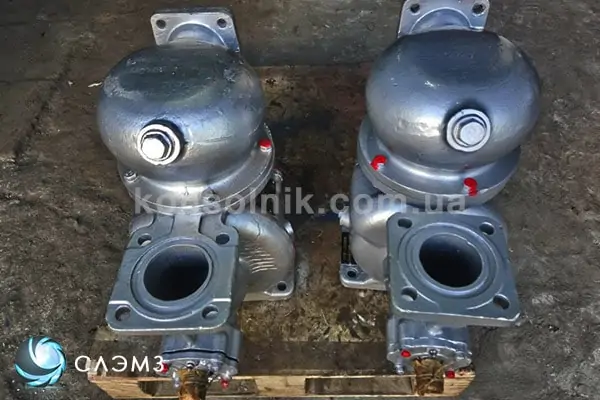

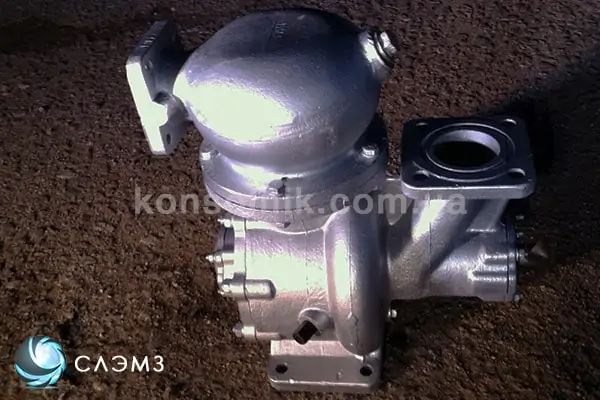

СЦЛ 20-24 (ЦВС 30-50)– самовсасывающее центробежно-вихревое лопастное устройство для перекачки бензина, дизтоплива, керосина, ГСМ, спирта и питьевой воды. Двухступенчатый, горизонтальный с торцовым уплотнением вала. Производится в климатических исполнениях У2, У3 по ГОСТ 15150-69. Помпа левого вращения ставятся на бензовозы МАЗ, Камаз, Урал, автоцистерны, топливозаправщики, где работают от вала отбора мощности, электронасос правым вращением чаще монтируется на раме с электродвигателем 18,5 и 24 кВт, применяется на нефтебазах, НПЗ. Корпус из алюминия, крыльчатка вихревой части – алюминиевая закрытого типа, обеспечивает высокие напорные параметры, центробежной секции – чугунная, обеспечивает высокие кавитационные характеристики.

Расшифровка маркировки

Расшифровка маркировки насоса СЦЛ 20-24:

1 — модификация;
С — самовсасывающий;
Ц — центробежный;
Л — лопастной;
20 — подача;
24 — напор;
Г — индекс модернизации.

Устройство насоса СЦЛ 20-24

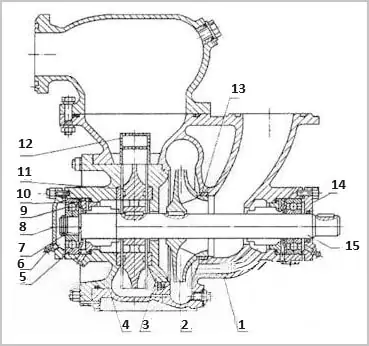

Схема разборки для ремонта, детали и устройство насоса СЦЛ 20-24:

Корпус;
Центробежная крыльчатка;
Промежуточная крышка;
Крышка корпуса;
Подшипник;
Масленка;
Стопорное кольцо;
Крышка подшипника;
Ограничитель;
Корпус торцового уплотнения;
Вихревая крыльчатка;
Воздухоотвод, уплотняющее кольцо;
Крышка подшипника;
Вал.

Характеристики жидкости насоса СЦЛ 20-24

Назначение — перекачка светлых нефтепродуктов, чистой воды и спирта без примесей. Таблица с минимальными и максимальными показателями температуры, плотности и вязкости перекачиваемой жидкости.

Параметр		Характеристики жидкости для насоса СЦЛ 20-24
Температура t, °C	min	— 40
Температура t, °C	max	+ 50
Плотность р, кг/м³		≤ 1000
Вязкость, м²/с		≤ 2*10-6

Габаритные размеры и вес насоса СЦЛ 20-24 из паспорта

Установочные чертежи из паспорта насоса СЦЛ 20-24 и таблица с габаритными размерами и весом.

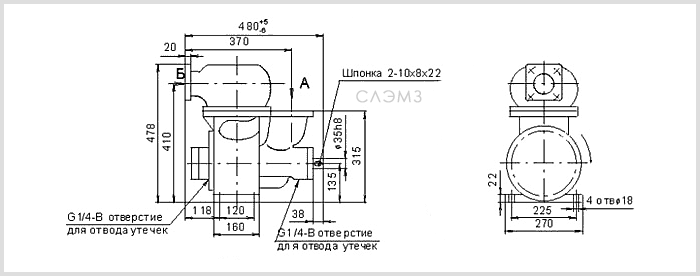

Габаритные размеры из паспорта насоса СЦЛ-20/24

Габарит	Размеры насоса СЦЛ 20-24 из паспорта, мм	Вес, кг
LxBxH	480х270478	35
l1	160
l2	120
l3	118
d	35
h1	135

Чертеж насосного агрегата АСЦЛ 20-24

Присоединительный чертеж и монтажная схема насосного агрегата для топлива для рассчета цены доставки.

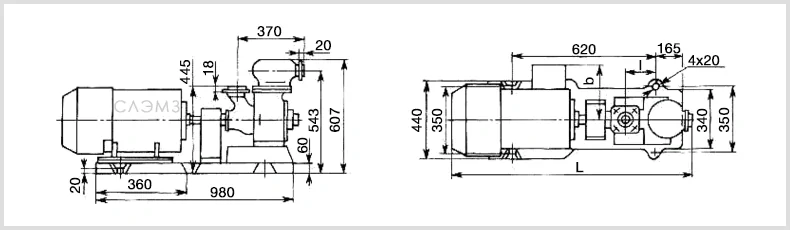

Габаритно-присоединительные размеры топливных агрегатов СЦЛ 20-24ГМ

Габариты, мм	Насосный агрегат 1АСЦЛ 20-24Г	Масса, кг
LxBxH	1200х440х607	275
L1	980
L2	620
L3	36
h	543

Чертеж и схема патрубков

Диаметр всасывающего и напорного фланца, крепежных отверстий патрубков.

Присодинительные размеры фланцев насоса СЦЛ-20-24Г

Патрубок насоса СЦЛ 20-24	D1	D2	D3	D4	D5	d	L	В
Всасывающий	80	94	110	128	190	18	150
Нагнетающий	70	84	100	114	130	14	125

Рабочий интервал и рабочая точка

График из технического паспорта топливного насоса для бензовоза. Подбор оптимальной рабочей точки и максимального КПД в зависимости от подачи и давления.

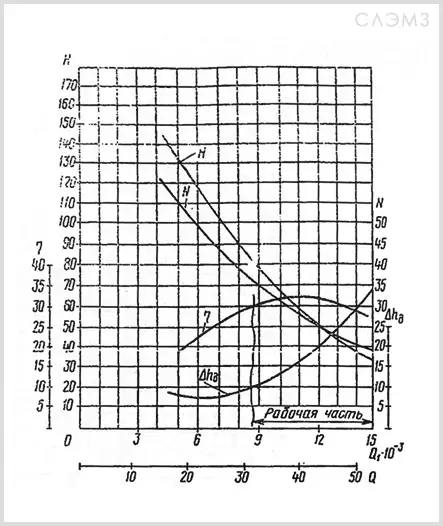

Графические характеристики СЦЛ 20-24 из паспорта

Производители, цена насоса СЦЛ 20-24

Насосы для топлива, светлых нефтепродуктов и ГСМ отечественного производителя со склада проходят профессиональную подготовку на «Слобожанском заводе». По надежности не уступают новым заводским. Цена нового – дилерская, цена насоса СЦЛ 20-24Г с хранения – одна из самых низких в Украине. Не экономим на цене и качестве взрывозащищенных двигателей – только самые проверенные и надежные.

Ремонт и ремкомплект

У нас Вы можете купить ремкомплект и сделать ремонт насоса СЦЛ 20-24:

ремкомплект корпуса, крыльчаток, подшипников, ремонт подшипниковых узлов;
ремкомплекты валов, муфт, торцовых уплотнений;
монтаж бензинового электроагрегатов СЦЛ-20/24, токарные работы, установка на бензовоз, ремонт и испытания.

Купить насос СЦЛ 20-24Г в Украине

Свяжитесь со специалистом «Слобожанского завода». Мы поможем подобрать и купить насос СЦЛ 20-24 левого, правого вращения с паспортом, гарантией по заводской цене. Безопасность сотрудничества с заводом — это безупречная надежность, соответствие технических характеристик с паспортом, наличие 100 % запчастей и ремкомплектов к топливным насосам на бензовоз — крыльчаток, торцовых уплотнений, подшипников, муфт, рабочих колес. Ремонт СЦЛ 20-24г любой сложности, подробные технические консультации.
