Насос СВН-80 для топлива
Характеристика Значение
Q м³/час 35
Напор, м 32
Р, кВТ 15
N, об/мин 1500
КПД, % 38
Самовсасывание, м <6,5
Рассчитаем сроки, цену и немедленно сообщим Вам

Купить насос СВН 80 с заводским качеством, гарантией и надежным мотором на «Слобожанском заводе» и новые ВС 80 от производителя по заводской цене.

Технические характеристики насоса СВН-80

Самовсасывающий вихревой насос СВН-80 и ВС-80 для перекачки бензина, дизтоплива, керосина, спирта и питьевой воды. Одноступенчатый, горизонтальный. Ставятся на бензовозы, автоцистерны, где работают от вала отбора мощности, либо монтируются на раме с электродвигателем в составе агрегата АСВН-80. Таблица технических характеристик.

Маркировка насоса Q, м³/ч H, м Р, кВт N, об/мин U, В m, кг КПД, %
1СВН-80А 35 32 15 1500 380 18,5 38
1СВН-80АВ 32 26 11 1500
1СВН-80А/6 20 12 5,5 1000

Характеристики рабочей жидкости

Насосы ВС-80 и СВН-80 перекачивают светлые нефтепродукты, чистую воду и спирт без примесей. Таблица с минимальными и максимальными показателями температуры, плотности и вязкости рабочей жидкости.

t, °C р, кг/м³ Вязкость, м²/с
min max
— 40 — + 50 ≤ 1000 ≤ 2*10-6

Габаритно-присоединительные размеры АСВН, 1СВН и АВС

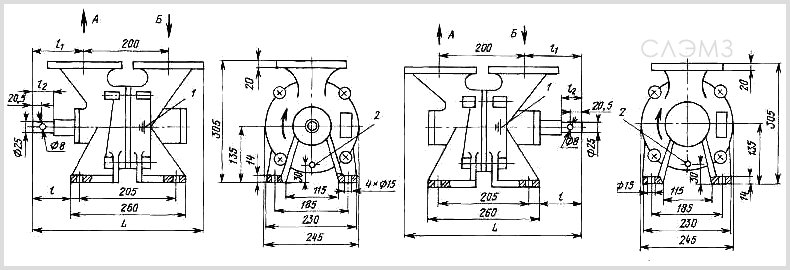

Установочные чертежи из паспорта насоса СВН-80 и таблица с габаритными размерами. Сравнение присоединительных размеров для насосов левого и правого вращения.Чертеж СВН-80 левого и правого вращения

Насос LxBxH l1 l2 l3 d m, кг
1 СВН-80 А  424x245x305  126  129  42  45 18,5
1СВН-80АВ 460х245х305 161 164 49

Чертеж насосного агрегата

Присоединительный чертеж и таблица с монтажными размерами насоса для топлива на раме с двигателем.Габаритно-присоединительные размеры агрегатов АСВН-80

Насосный агрегат Электродвигатель Р, кВт L, мм Рама
Чугунная Сварная стальная
L h H m, кг L h H m, кг
АСВН-80; АВС-80 В160S4 15 1160 147 435 645 330 127 460 670 285
4АМ160S4 1106 535 215 560 185
4А132М4 11 980 116 385 485 200 435 480 175
В132М4 1055 610 250 605 223
2В132М4 630 215 625 200

Чертеж и размеры патрубков

Диаметр всасывающего и напорного патрубка СВН 80 и крепежных отверстий.Габаритные размеры патрубков СВН-80

Всасывающий Напорный
D1 D2 D3 D4 D5 d h
80 94 110 150 190 18 20

Рабочий интервал и рабочая точка насоса СВН-80А

График из технического паспорта топливного насоса для бензовоза. Подбор оптимальной рабочей точки и максимального КПД в зависимости от подачи и давления.

Графические характеристики СВН-80 из паспорта

Подбор насоса по цене и надежности

Насосы для топлива российского производства со склада проходят профессиональную подготовку на «Слобожанском заводе». По надежности не уступают новым заводским. Цена нового насоса ВС-80 – дилерская, цена СВН-80 с хранения – одна из самых низких в Украине. Мы осуществляем все виды ремонта и технического обслуживания, подберем любые запчасти – корпуса, рабочие колеса, надежные торцевые уплотнения. Не экономим на качестве взрывозащищенных двигателей – только самые проверенные и надежные.

Купить СВН-80 и ВС-80 в Украине

Свяжитесь со специалистом «Слобожанского завода». Мы поможем подобрать и купить насос СВН-80 и ВС-80 максимально быстро и дешево с заводской гарантией и безупречной надежностью. Безопасность сотрудничества с заводом – гарантия, наличие 100% запчастей к топливным насосам на бензовоз, ремонт в ближайшем сервисном центре, подробные технические консультации.

  • Насос СВН 80

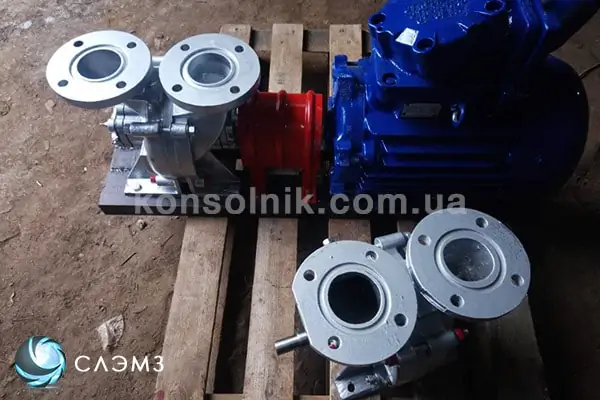

  • Насос СВН-80 для светлых нефтепродуктов

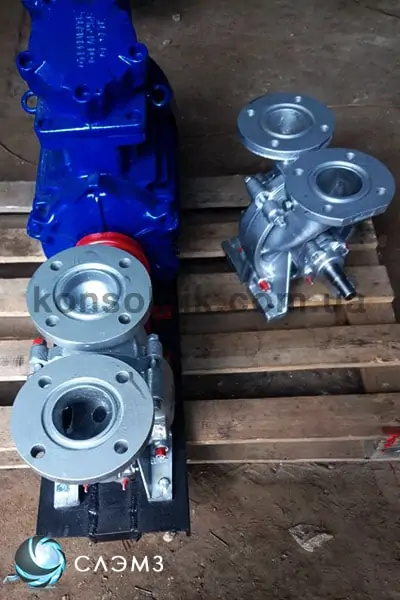

  • Насосный агрегат 1АСВН-80А и насос ВС-80

Если вас интересует более мощный топливный насос, Вы можете ознакомиться с насосом СЦН 75-70.

    ×

      ×
