Описание и применение

Насос ЦН 1000-180 спиральный
Насос ЦН 1000-180 (ЦН 1000-180-3) – центробежный, спиральный, двухступенчатый электронасос с горизонтальным разъемом корпуса. Предназначен для перекачивания чистой воды температурой до 105°C (373 К), с содержанием твердых частиц не более 0,05 % по массе и размером не более 0,2 мм. Применяется в системах промышленного и коммунального водоснабжения, в сельском хозяйстве, для орошения и осушения земель. Сетевой насос ЦН-1000-180 (10НМКх2) производится в исполнении УХЛ4. Кавитационный запас до 8 м. Насосный агрегат АЦН комплектуется общепромышленными электродвигателями 630 кВт и 500 кВт. Не допускается работа во взрыво- и пожароопасных местах. Каталог насосов ЦН

Таблица технических характеристик

Сравнительная таблица технических характеристик насоса ЦН 1000-180 (10НМК-2) стандартного и с подрезкой «а»

Насос Подача, м.куб/ч Напор, м Р, кВт N, об/мин КПД, % Допуск. кавитац. запас, м
ЦН 1000-180-3 1000.0 180.0 630.0 1500 83 8
ЦН 1000-180-3а 900.0 157.0 500.0 81

Конструкция и материалы деталей

Перечень основных деталей конструкции центробежного насоса ЦН 400-210 (10НМК2), материалы исполнения и номера чертежей по каталогу:

Запчасть насоса ЦН 1000-180 (10 НМКх2) Материал № чертежа
Рабочее колесо Правое СЧ20 – серый чугун Н06.34.31.02
левое Н06.34.32.01
Вал Сталь 40 3ГП-М1- Н06.34.30.01
Корпус СЧ20 – серый чугун Н06.34.40.01
Н06.34.50.01
Крышки насоса Н06.34.40.02
Н06.34.40.03
Н06.34.50.02
Н06.34.50.03
Детали щелевых уплотнений Коррозионностойкие сплавы

Таблица требований к жидкости

Вязкость, сСт рН Включение твердых частиц по массе, % Размер частиц, мм t, ⁰C
36 8,5 0,05 0,2 0 — 100

Габариты, чертеж и вес из паспорта

Габариты и чертеж насоса 10 НМК 2 из паспорта, без двигателя и рамы. Размеры и диаметр всасывающего и напорного патрубков.Габаритные размеры и чертеж насоса ЦН 1000-180-3 (10 НМК-2). Размеры патрубков

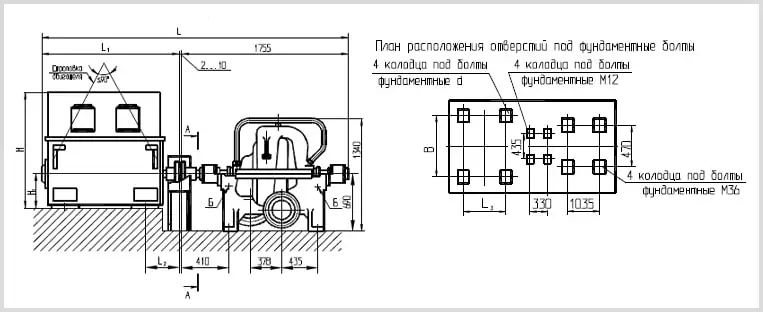

Чертеж с присоединительными размерами насосного агрегата ЦН-400/105 из паспорта. Чертеж и габаритные размеры насоса ЦН 1000-180 с электродвигателем из паспорта
Таблица габаритно-присоединительных размеров их технического паспорта, вес для расчета цены доставки, подготовки интеграции в систему и монтажа на фундаменте. Монтажные размеры промышленного насоса ЦН-1000/180 с электродвигателями разной мощности, ЦН 1000-180а с подрезкой крыльчатки.

Насосный агрегат Электродвигатель Габариты, мм Вес, т Ø патрубков, мм
Марка Р, кВт Насос Агрегат Насос Агрегат Всасывающий Напорный
АЦН 1000-180-3 А4-400У-4У3 630 1770х1440х1340 3416х800х1300 2200 4,735 350 250
АЦН 1000-180-3-01 А4-85/43-4У3 3586х900х1460 5,320
АЦН 1000-180-3-01 СД-2-85/35-4УХЛ4 3325х800х1060 4,790
АЦН 1000-180-а-3-10 А4-400Х-4У3 500 3316х800х1300 4,505

Старая и новая маркировка и взаимозаменяемость

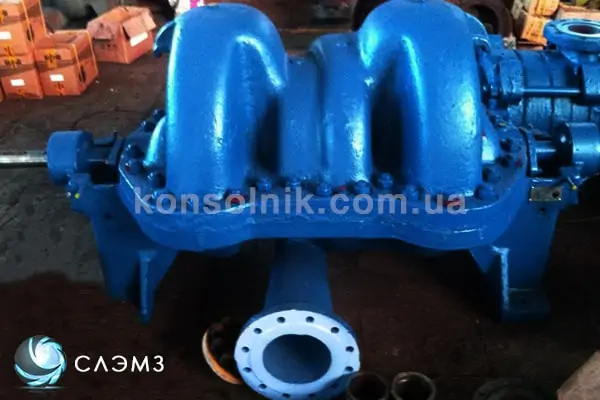

Насос ЦН 1000-180 (10-НМК 2) многоступенчатый
До 1990 года насосы ЦН 1000-180 маркировались 10НМК*2, имели подшипники скольжения и меньшее число лопаток в крыльчатке. При замене рабочих колес обязательно сверяйте чертежи!
Масляные ванны, служившие опорами ротора 10-НМК*2 в ЦН 1000-180 заменены на подшипники качения с пластичной смазкой. Такая модернизация облегчила эксплуатацию и техобслуживание электронасоса и увеличила срок их службы.

Производители

Производителем питательных насосов типа ЦН-1000-180 (10 НМК*2) в Украине является АО «Сумской завод «Насосэнергомаш», входящий в состав Группы «ГМС». У Слобожанского завода Вы сможете купить ЦН400-210 любой модификации с заводской гарантией, запчасти собственного производства с балансировочными ведомостями из высококачественных материалов.

Ремонт и запчасти

  • Компания СЛЭМЗ осуществляет ремонт сетевого насоса ЦН 1000-180, ЦН 1000-180а на базе собственных цехов на современном оборудовании. Гарантия на ремонтные работы 6 месяцев и постгарантийное обслуживание, цена завода
  • У нас Вы сможете купить качественные отбалансированные детали к АЦН 1000-180-3 — подшипники, кольца, рабочие колеса высокой точности по любому чертежу по заводской цене.

Купить насос ЦН 400-210 от «СЛЭМЗ»

На «Слобожанском заводе» Вы сможете купить насос ЦН 1000-180:

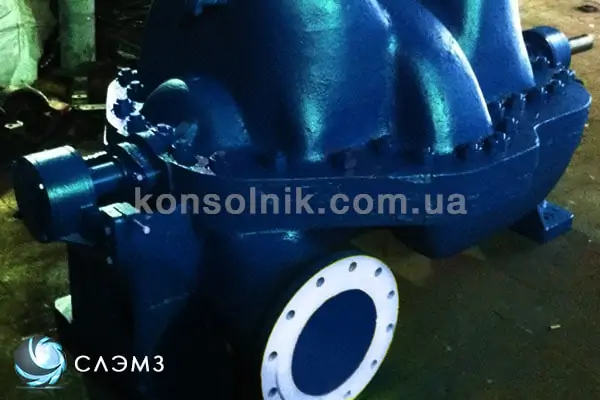

Насос ЦН 1000-180 (10НМК/2) центробежный

  • надежность, проверенная заводским ОТК
  • 2 цены на выбор – новый заводское оборудование или новое с хранения
  • Гарантия – 12 месяцев
  • Ремонт с восстановлением геометрии корпуса
  • Сертифицированные запасные части
  • Консультация и помощь в подборе, заказе и доставке
  • Заводские цены

Вывод

Покупать насос ЦН 1000-180 у Слобожанского завода безопасно и недорого. Надежное оборудование, проверенное ОТК с гарантией. Производство любых модификаций насосов и качественных запчастей по любым чертежам. Ремонт любой сложности. Также у нас Вы найдете двухступенчатые насосы ЦН 400-105 (3В200-2) и ЦН 400-210 (3В200-4).



    ×

      ×
