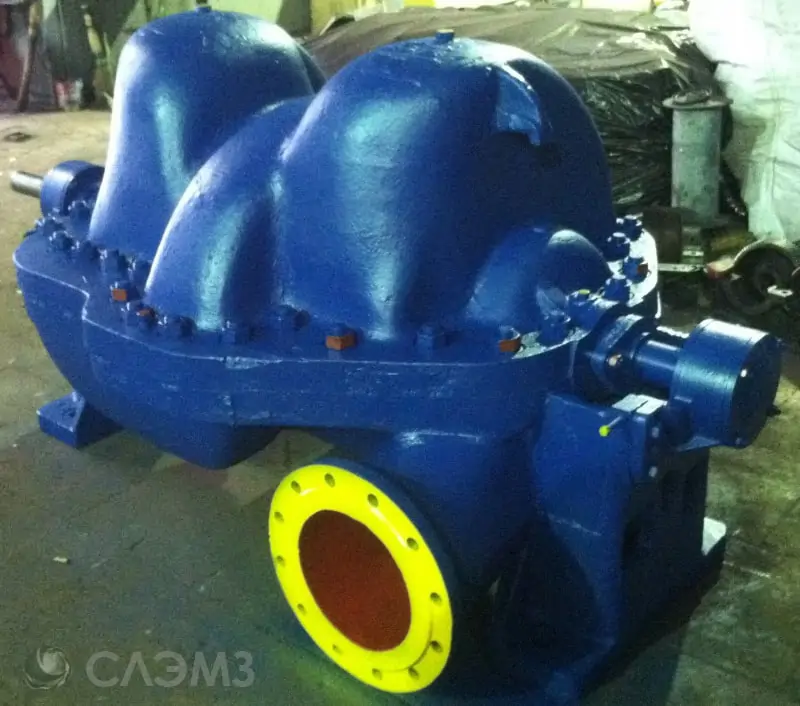

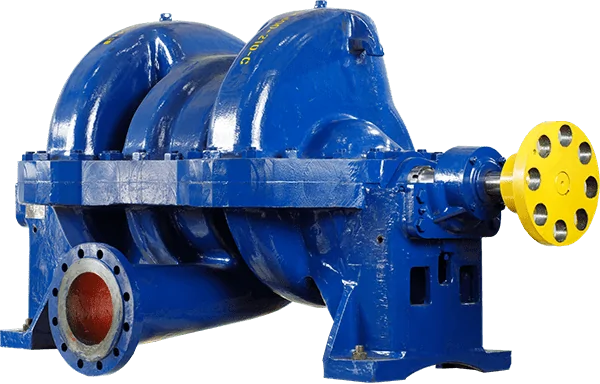

Насос ЦН 400-210 (ЦН 400-210-С) – центробежный, спиральный, четырехступенчатый электронасос с горизонтальным разъемом корпуса. Предназначен для перекачивания чистой воды температурой до 105°C в системах промышленного и коммунального водоснабжения, в сельском хозяйстве. Сетевой насос ЦН-400-210 (3В200х2) производится в исполнении УХЛ4. Комплектуется общепромышленными электродвигателями 400 кВт, 315 кВт и 250 кВт. Не допускается работа во взрыво- и пожароопасных местах. Каталог насосов ЦН
Цена: от 230000 грн
Таблица технических характеристик
Сравнительная таблица технических характеристик насоса ЦН 400-210 стандартного и с подрезкой «а» и «б»
| Насос | Подача, м.куб/ч | Напор, м | Р, кВт | N, об/мин | КПД, % | Допуск. кавитац. запас, м |
| ЦН 400-210 | 400.0 | 210.0 | 400.0 | 1500 | 79 | 4,5 |
| ЦН 400 210а | 380.0 | 192.0 | 315.0 | 77 | 4 | |
| ЦН 400 210б | 360.0 | 166.0 | 250.0 | 76 | 4 |
Конструкция и материалы деталей
Перечень основных деталей конструкции центробежного насоса ЦН 400-210, материалы исполнения и номера чертежей по каталогу:
| Запчасть насоса ЦН 400-210 (3в-200-2) | Материал | № чертежа |
| Рабочее колесо | СЧ20 – серый чугун | В-17079 |
| В-17081 | ||
| Н05.50.30.03 | ||
| Н05.50.30.04 | ||
| Вал | 40Х – легированная сталь | 2Г-17078 |
| 2Г-27896 | ||
| 2Г-29230 | ||
| Корпус | СЧ20 – серый чугун | В-28812
|
| Крышки насоса | — | |
| Детали щелевых уплотнений | Коррозионностойкие сплавы | — |
Таблица требований к жидкости
| Вязкость, сСт | рН | Включение твердых частиц по массе, % | Размер частиц, мм | t, ⁰C |
| 36 | 8,5 | 0,05 | 0,2 | 0 — 100 |
Габариты, чертеж и вес из паспорта

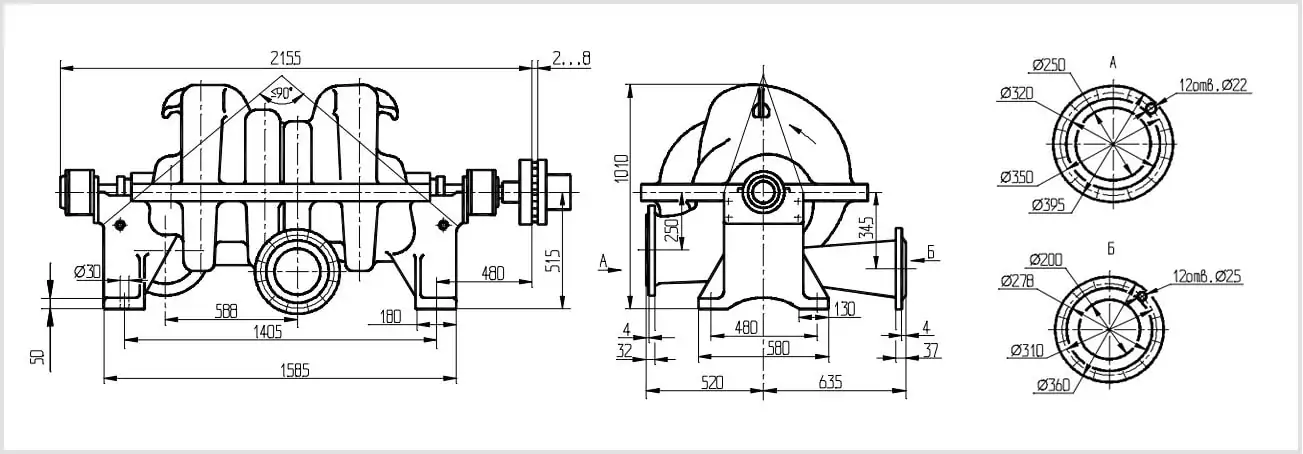

Габариты и чертеж насоса 3В 200-4 из паспорта, без двигателя и рамы. Размеры и диаметр всасывающего и напорного патрубков.

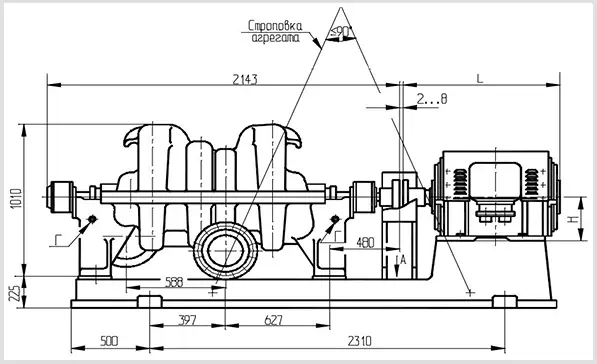

Чертеж с присоединительными размерами насосного агрегата ЦН-400/105 из паспорта.
Таблица габаритно-присоединительных размеров их технического паспорта, вес для расчета цены доставки, подготовки интеграции в систему и монтажа на фундаменте. Монтажные размеры промышленного насоса ЦН-400/105 с электродвигателем, ЦН 400-210а и ЦН 400-210б с подрезкой крыльчатки.
| Сетевой насос | Вес, т | Габариты, мм | Ø патрубка, мм | Ø вала под муфту, мм | |||
| Насос | Агрегат | Насос | Агрегат | Всасывающий | напорный | ||
| ЦН 400-210 | 2,23 | 5,55 | 2160х1160х1010 | 3700х1160х1150 | 250 | 200 | 78 |
| ЦН 400-210а | 5,02 | 3780х1160х1150 | |||||
| ЦН 400-210б | 4,725 | 3720х1160х1150 | |||||
Старая и новая маркировка и взаимозаменяемость

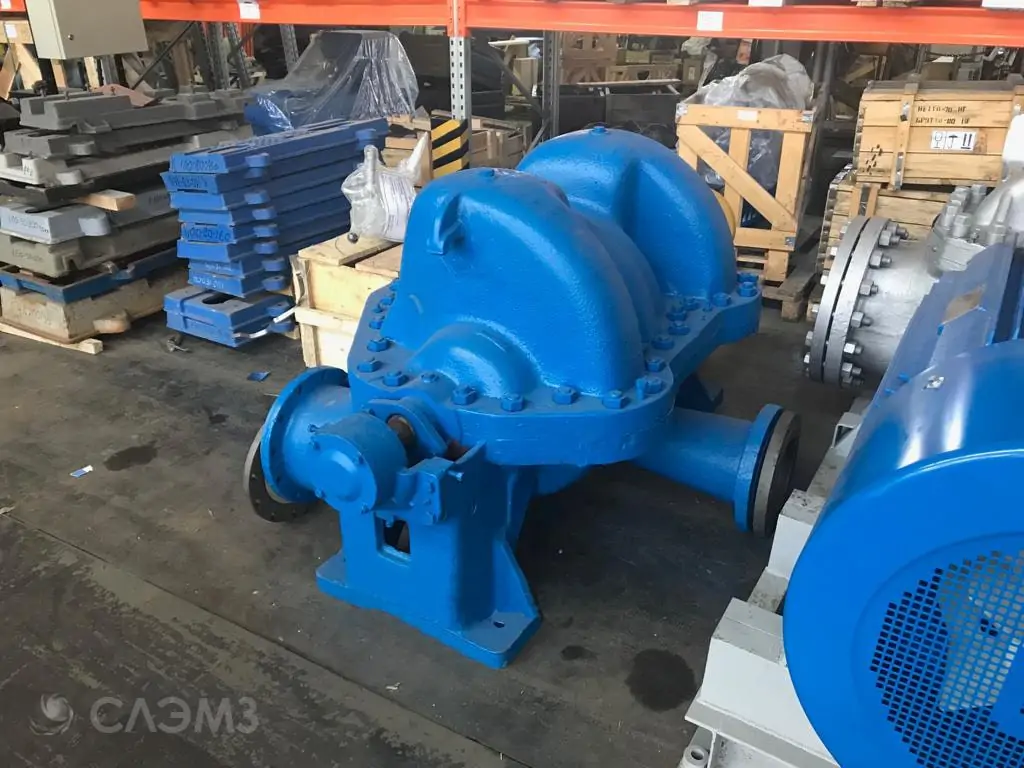

До 1990 года насосы ЦН 400-210 маркировались 3В200х4, имели подшипники скольжения и меньшее число лопаток в крыльчатке. При замене рабочих колес обязательно сверяйте чертежи!
Масляные ванны, служившие опорами ротора 3В-200-4 в ЦН 400-210 заменены на подшипники качения с пластичной смазкой. Такая модернизация облегчила эксплуатацию и техобслуживание электронасоса и увеличила срок их службы.
Масляные ванны, служившие опорами ротора 3В-200-4 в ЦН 400-210 заменены на подшипники качения с пластичной смазкой. Такая модернизация облегчила эксплуатацию и техобслуживание электронасоса и увеличила срок их службы.
Производители
Производителем питательных насосов типа ЦН-400-210 (3В200/4) в Украине является АО «Сумской завод «Насосэнергомаш», входящий в состав Группы «ГМС». У Слобожанского завода Вы сможете купить ЦН400-210 любой модификации с заводской гарантией, запчасти собственного производства с балансировочными ведомостями из высококачественных материалов.
Ремонт и запчасти
- Компания СЛЭМЗ осуществляет ремонт сетевого насоса ЦН 400-210, ЦН 400-210а и ЦН 400-210б на базе собственных цехов на современном оборудовании. Гарантия на ремонтные работы 6 месяцев и постгарантийное обслуживание, цена завода
- У нас Вы сможете купить качественные отбалансированные детали к АЦН 400-210 — подшипники, кольца, рабочие колеса высокой точности по любому чертежу по заводской цене.
Купить насос ЦН 400-210 от «СЛЭМЗ»
На «Слобожанском заводе» Вы сможете купить насос ЦН 400-210:
- надежность, проверенная заводским ОТК
- 2 цены на выбор – новый заводское оборудование или новое с хранения
- Гарантия – 12 месяцев
- Ремонт с восстановлением геометрии корпуса
- Сертифицированные запасные части
- Консультация и помощь в подборе, заказе и доставке
- Заводские цены
Вывод
Покупать насос ЦН 400-210 у Слобожанского завода безопасно и недорого. Надежное оборудование, проверенное ОТК с гарантией. Производство любых модификаций насосов и качественных запчастей по любым чертежам. Ремонт любой сложности. Также у нас Вы найдете двухступенчатые насосы ЦН 400-105 (3В200-2) и ЦН 1000-180 (10НМКх2).
